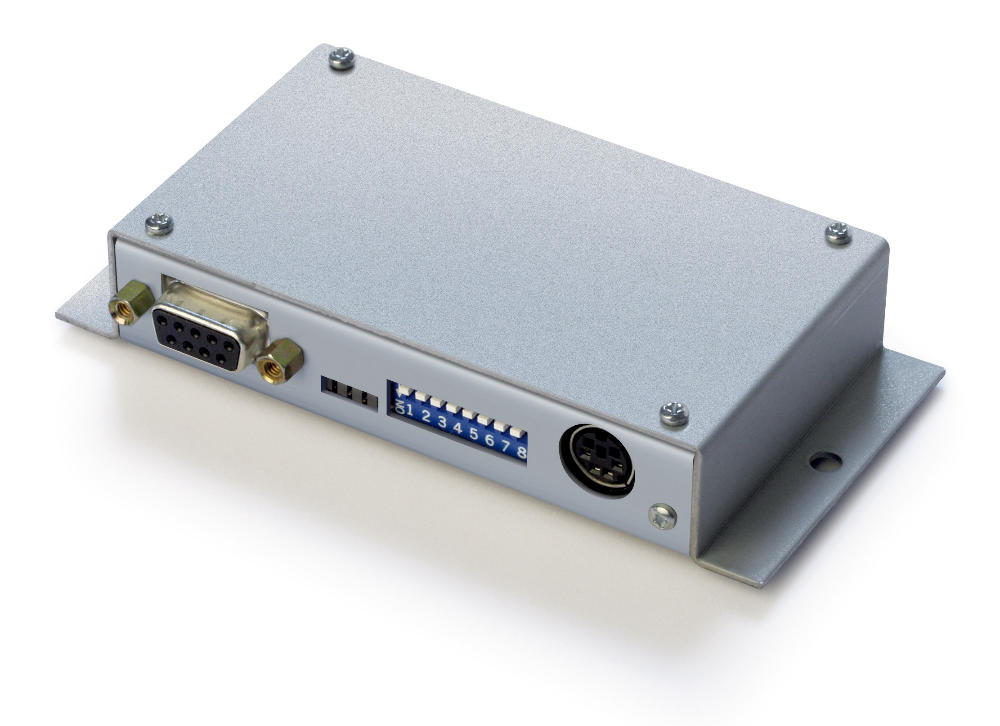

评估电子设备 AS510/1
增量式，接口，分辨率5μm
- 参数可通过 DIP 开关设置
- 分辨率可达 5 μm
- 每 5 毫米距离发出基准信号
- 与 MS500 传感器一起运作
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
补充
外壳
钢板
电解镀锌
特征
技术数据
补充
工作电压
24 V DC ±20 %
反极性保护
5 V DC ±5 %
无反极性保护
电流消耗
70 毫安
输出电路
PP, LD (RS422)
可通过 DIP 开关切换
输出信号
A, /A, B, /B, 0, /0
实时性要求
与速度成比例的信号输出
连接方式
D-Sub
9 头 (电源和信号输出)
Mini-DIN
6 头插槽 (传感器)
特征
技术数据
补充
分辨率
5, 10, 20, 25, 50, 100 µm
通过DIP开关4倍评值可选
系统精确度
在 TU = 20 °C 时 ±(0.025 + 0.01 x L) 毫米, L 单位米
(与MB500一起和0.05 毫米 精确等级
重复精度
±1 增量
行进速度
≤20 m/s
传感器
特征
技术数据
补充
环境温度
0 … 70 °C
储存温度
-20 … 70 °C
相对湿度
≤95 %
不允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP40
按照 EN 60529 标准
更多信息
连接引脚分配类型
|
信号符标 |
PIN |
|
A |
1 |
|
A/ |
2 |
|
"GND (f用于输出信号) " |
3 |
|
B |
4 |
|
B/ |
5 |
|
0 |
6 |
|
0/ |
7 |
|
+UB |
8 |
|
GND (用于供给) |
9 |
订购
系统技术配置
特征
选择类型规格
补充
选择您所需类型规格:
工作电压
4
反极性保护
无反极性保护
供货范围
- AS510/1
- 用户信息
