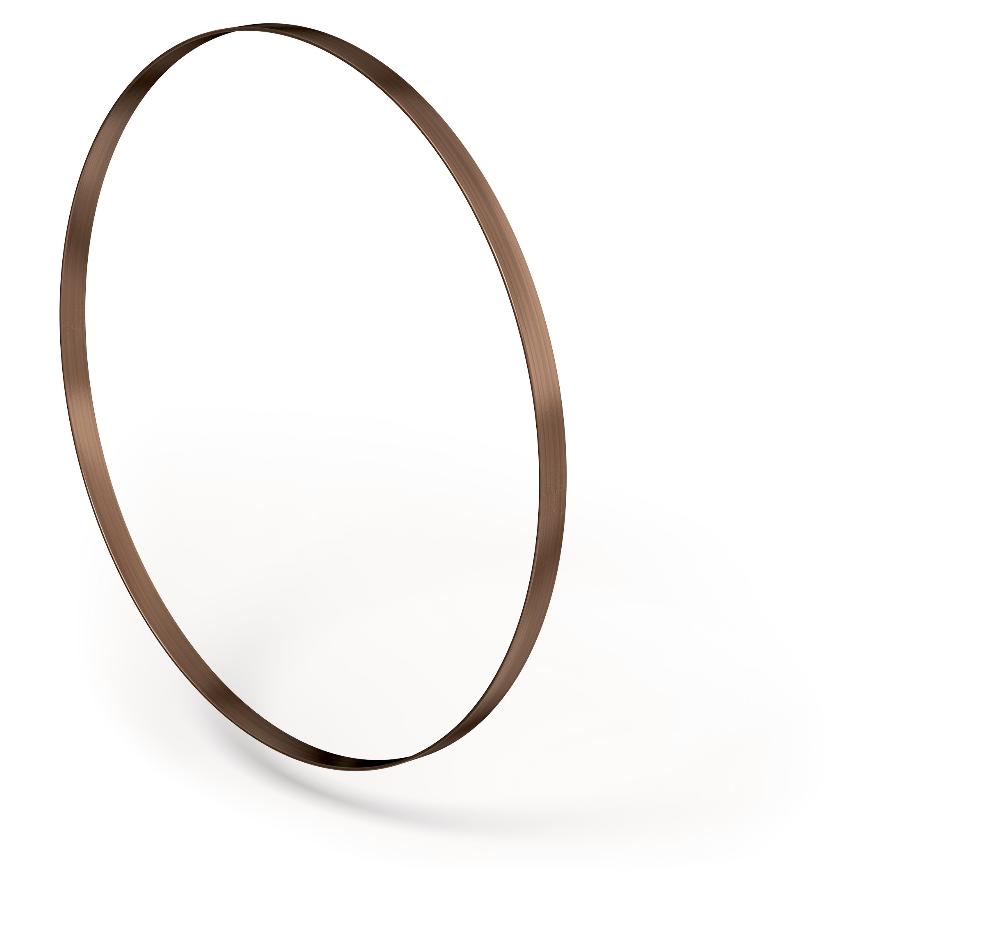

磁尺环 MBR500
增量式，灵活磁尺环用于自安装，针长5毫米
- 带基准点式可选
- 在自制的支架上简便地安装
技术制图
技术数据
尺寸表
|
针 |
36 |
50 |
64 |
96 |
160 |
188 |
|
直径 d [mm] |
57.5 ±0.03 |
79.8 ±0.03 |
102 ±0.03 |
153 ±0.03 |
254.8 ±0.03 |
299.4 ±0.03 |
|
带 MBR500 的直径 [mm] |
59.5 ±0.03 |
81.8 ±0.03 |
104 ±0.03 |
155 ±0.03 |
256.8 ±0.03 |
301.4 ±0.03 |
|
带 MBR500 的周长U[mm] |
186.93 |
256.98 |
326.73 |
486.95 |
806.76 |
946.88 |
|
速度[min-1] |
"可变 " |
"可变 " |
"可变 " |
"可变 " |
"可变 " |
"可变 " |
|
4 |
2 |
2 |
2 |
2 |
2 |
2 |
转速
最大转速的计算通过所用磁环周长决定的周速度来实现。对传感器MSK5000，周速度可变，通过选择脉冲间距和缩放因数(见MSK5000表格)得出结果。转速可根据公式计算:
脉冲/转
|
"触点数 " |
36 |
50 |
64 |
96 |
160 |
188 |
|
|
传感器缩放系数 |
1250 |
45000 |
62500 |
80000 |
120000 |
200000 |
235000 |
|
250 |
9000 |
12500 |
16000 |
24000 |
40000 |
47000 |
|
|
125 |
4500 |
6250 |
8000 |
12000 |
20000 |
23500 |
|
|
50 |
1800 |
2500 |
3200 |
4800 |
8000 |
9400 |
|
|
25 |
900 |
1250 |
1600 |
2400 |
4000 |
4700 |
|
|
12.5 |
450 |
625 |
800 |
1200 |
2000 |
2350 |
|
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
订购
系统技术配置
特征
选择类型规格
补充
"触点数 "
36
基准点
O
供货范围
- MBR500
- 安装指南
