安装法兰 ZB4002

系统部件SG21

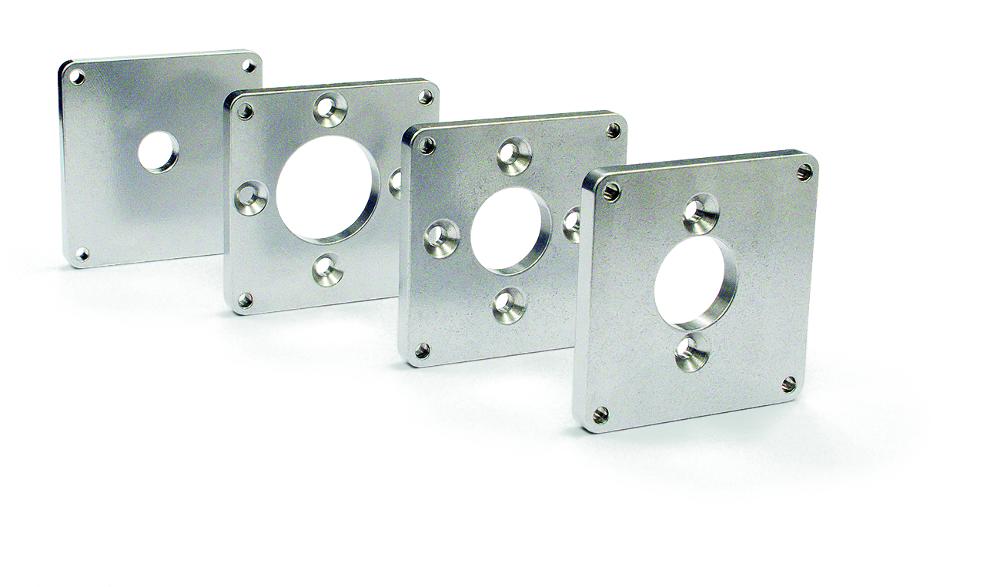

SIKO Global, 安装法兰 ZB4002
SIKO Global, 安装法兰 ZB4002
  • 用于将旋转编码器简易的安装在 SG21 上
  • 用于旋转编码器最大直径 40 毫米
  • 不同的样式的可选性
  • 用于自配的基本版本 (DIY)
SIKO Products Inc., 公司总部/北美销售
+1 734 426-3476 sales.us(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 系统所属组件
  • 订购
  • 下载资料

技术制图

SIKO Global, 安装法兰 ZB4002

技术数据

机械参数
特征
技术数据
补充
材料
铝

更多信息

安装提示

"安装法兰 [1] 直接安装在编码器法兰 [2] 上. 在编码器轴上安装弹性联轴器 [3] 之后，通过法兰和联轴器将旋转编码器安装在拉绳牵引装置的外壳[5] 上。将法兰在外壳上拧紧并将联轴器通过侧面的开口固定在拉绳牵引装置的滚筒轴上。塑料盖[4] 防止异物进入牵引装置的外壳内。
详细的编码器安装指南可以在拉绳编码器SG21的使用资料中找到。

系统所属组件

SIKO Global, 安装法兰 ZB4002
安装法兰 ZB4002
SIKO Global, 增量式编码器 IV2800
增量式编码器 IV2800
SIKO Global, 绝对值式编码器 AV3650M
绝对值式编码器 AV3650M
SIKO Global, 绝对值式编码器 WV3650M
绝对值式编码器 WV3650M
SIKO Global, 绝对值式编码器 WV36M/CAN
绝对值式编码器 WV36M/CAN

订购

系统技术配置

特征

选择类型规格

补充

选择您所需类型规格:

法兰类型

IV2800

IV2800

IV2800

用于 ø28 mm 旋转编码器

WV36

用于 ø36 mm 旋转编码器

HE

用于旋转编码器孔径 ø30 mm

DIY

通过客户来加工传感器法兰

您专人的订货代码

ZB4002 - IV2800
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

3D-CAD 模型

链接或 URL

CAD-Modell

供货范围

  • ZB4002
  • 用于法兰和编码器的固定螺钉
