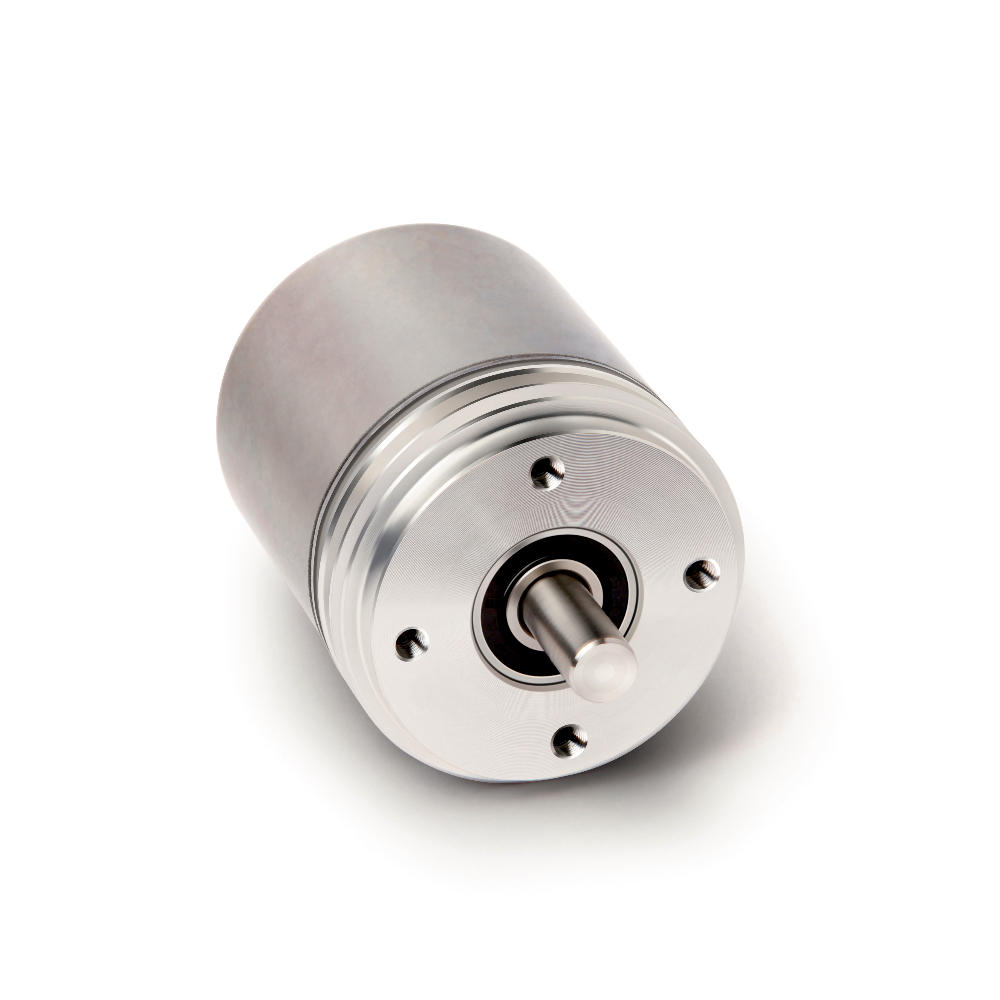

绝对值式编码器 WV36M/CAN

带有实心轴的金属外壳
SIKO Global, 绝对值式编码器 WV36M/CAN
SIKO Global, 绝对值式编码器 WV36M/CAN
磁性绝对值多圈旋转编码器 WV36M/CAN - 无电池, 具有 CANopen 或者 SAE J1939 接口。WV36M/CAN 依靠双滚珠轴承，小型结构和无磨损的磁性测量原理，也非常适用于在高机械要求环境下的定位任务。
  • 紧密型结构(直径为 36.5 毫米)
  • 接口为 CANopen (DS406) 或者 SAE J1939
  • 无电池多圈型
  • 双滚珠轴承
  • 13bit 多圈 （8192 转）
  • 12bit 单圈 （4096 段）
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation North America
+1 734 426-3476 konner.fierek(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订购
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 绝对值式编码器 WV36M/CAN

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
补充
轴
不锈钢
法兰
铝
外壳
镀镍钢
转速
≤12000 min-1
转动惯量
≤30 gcm²
启动扭矩
≤3 Ncm 在 20 °C 时
轴负载
≤40 N 轴方向
≤110 N 径向
重量
~0.15 kg
特征
技术数据
补充
工作电压
9 … 30 V DC
反极性保护
功率消耗
≤1.2 W
接口
依照 ISO 11898, 电气隔离
CANopen (DS406), SAE J1939
地址
可设置
通过 SDO 或层设置服务(LSS)
波特率
≤1 Mbit/s
周期循环时间
≥1 ms
特征
技术数据
补充
分辨率
4096
活动区域
4096 rotation(s)
8192 rotation(s)
特征
技术数据
补充
环境温度
-40 … 85 °C
储存温度
-40 … 85 °C
相对湿度
98 %
不允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP65
按照 EN 60529 标准
耐冲击性
≤1000 m/s2, 6 ms
按照 EN 60068-2-27 标准
耐振动性
≤100 m/s2, 10 Hz … 1 kHz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

信号符标
 插脚
CAN_GND
 1
+UB
 2
GND
 3
CAN_H
 4
CAN_L
 5

订购

系统技术配置

特征

选择类型规格

补充

选择您所需类型规格:

接口

CAN

CAN

CAN

CANopen (DS406)

CAN-J1939

SAE J1939

转数

4096

4096

4096

12 bit

8192

13 bit

安装方式

6/S36

6/S36

6/S36

轴直径 6 mm, 法兰直径 36 mm

6/S58

轴直径 6 mm, 法兰直径 58 mm

10/S36

轴直径 6 mm, 法兰直径 36 mm

您专人的订货代码

WV36M/CAN - CAN - 4096 - 4096 - 6/S36 - M12
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR
DE
EN
IT
ES
ZH
FR

安装指南

PDF

DE | EN

安装包

ZIP

下载

使用手册

PDF

EN
EN

欧盟符合性声明

PDF

DE | EN | FR

附件

SIKO Global, 挠性联轴器 AK18
挠性联轴器 AK18

  • 机械制造公差的零间隙补偿

前往有关产品

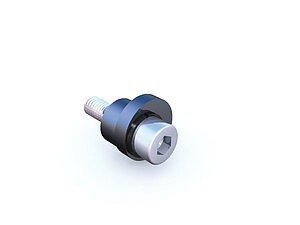

SIKO Global, 辅助夹 SK
辅助夹 SK

  • 用于简便安全的固定安装的带有伺服法兰的旋转编码器

前往有关产品

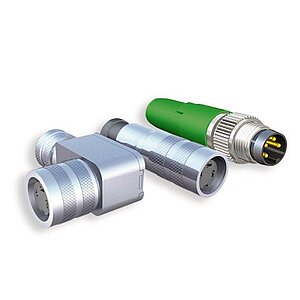

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
更多附件
订购号
配套插头, 5 针, 弯角插口
83006
配套插头, 5 针，插口
84109

类似产品

SIKO Global, 绝对值式编码器 WV58MR-Testprodukt
绝对值式编码器 WV58MR-Testprodukt

  • 绝对式冗余安全编码器

  • 界面接口方式 CANopen Safety 或 CANopen 冗余式

  • 可用于性能等级高达 PLd 级的应用

前往有关产品
SIKO Global, 绝对值式编码器 WH58MR
绝对值式编码器 WH58MR

  • 绝对式冗余安全编码器

  • 接口方式 CANopen Safety、CANopen 冗余式或 SAE J1939 冗余式

  • 可用于性能等级高达 PLd 级的应用

前往有关产品
SIKO Global, 绝对值式编码器 WV5800M
绝对值式编码器 WV5800M

  • 接口为 CANopen (DS406) 或者 SAE J1939

  • 可提供经过盐雾测试的外壳

  • 高电磁兼容性

前往有关产品
SIKO Global, 绝对值式编码器 WV58MR
绝对值式编码器 WV58MR

  • 绝对式冗余安全编码器

  • 接口方式 CANopen Safety、CANopen 冗余式或 SAE J1939 冗余式

  • 可用于性能等级高达 PLd 级的应用

前往有关产品

供货范围

  • WV36M/CAN
  • 安装指南
