Absoluter Drehgeber WV36M/CAN

Absoluter Drehgeber WV36M/CAN

Metallgehäuse mit Vollwelle
SIKO Global, Absoluter Drehgeber WV36M/CAN
SIKO Global, Absoluter Drehgeber WV36M/CAN
Magnetisch absoluter Multiturn Drehgeber WV36M/CAN - batterielos, mit CANopen oder SAE J1939 Schnittstelle. Der WV36M/CAN ist dank doppelter Kugellager, kleiner Bauform und verschleißfreiem magnetischen Messprinzip auch für Positionieraufgaben in mechanisch anspruchsvollen Umgebungen bestens geeignet.
  • kompakte Bauform (36.5 mm Durchmesser)
  • Schnittstelle CANopen (DS406) oder SAE J1939
  • Multiturn ohne Batterie
  • Doppelte Kugellager
  • 13 bit Multiturn (8192 Umdrehungen)
  • 12 bit Singleturn (4096 Schritte)
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation North America
+1 734 426-3476 konner.fierek(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Absoluter Drehgeber WV36M/CAN

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Welle
Edelstahl rostfrei
Flansch
Aluminium
Gehäuse
Stahl vernickelt
Drehzahl
≤12000 min⁻¹
Trägheitsmoment
≤30 gcm²
Anlaufdrehmoment
≤3 Ncm bei 20 °C
Wellenbelastung
≤40 N axial
≤110 N radial
Gewicht
~0.15 kg
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
9 … 30 V DC
verpolsicher
Leistungsaufnahme
≤1.2 W
Schnittstelle
gemäß ISO 11898, galvanisch isoliert
CANopen (DS406), SAE J1939
Adresse
einstellbar
per SDO oder Layer Setting Service (LSS)
Baudrate
≤1 Mbit/s
Zykluszeit
≥1 ms
Merkmal
Technische Daten
Ergänzung
Auflösung
4096
Verfahrbereich
4096 Umdrehung(en)
8192 Umdrehung(en)
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 85 °C
Lagertemperatur
-40 … 85 °C
relative Luftfeuchtigkeit
98 %
Betauung nicht zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
Schutzart
IP65
EN 60529
Schockfestigkeit
≤1000 m/s2, 6 ms
EN 60068-2-27
Vibrationsfestigkeit
≤100 m/s2, 10 Hz … 1 kHz
EN 60068-2-6

Mehr Informationen

Anschlussbelegung

Signal
 PIN
CAN_GND
 1
+UB
 2
GND
 3
CAN_H
 4
CAN_L
 5

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Schnittstelle

CAN

CAN

CAN

CANopen (DS406)

CAN-J1939

SAE J1939

Anzahl Umdrehungen

4096

4096

4096

12 bit

8192

13 bit

Montageart

6/S36

6/S36

6/S36

Welle ø6 mm, Flansch ø36 mm

6/S58

Welle ø6 mm, Flansch ø58 mm

10/S36

Welle ø10 mm, Flansch ø36 mm

Ihr Bestellschlüssel

WV36M/CAN - CAN - 4096 - 4096 - 6/S36 - M12
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR
DE
EN
IT
ES
ZH
FR

Montageanleitung

PDF

DE | EN

Setup-Package

ZIP

Download

Handbuch

PDF

EN
EN

EU-Konformitätserklärungen

PDF

DE | EN | FR

Zubehör

SIKO Global, Ausgleichskupplung AK18
Ausgleichskupplung AK18

  • spielfreier Ausgleich von mechanischen Fertigungstoleranzen

Zum Produkt
SIKO Global, Servoklammer SK
Servoklammer SK

  • für die einfache und sichere Befestigung von Drehgebern mit Servoflansch

Zum Produkt
SIKO Global, Übersicht Gegenstecker
Übersicht Gegenstecker

  • Gegenstecker, gerade

  • Gegenstecker, abgewinkelt

  • D-SUB Stecker

Zum Produkt
Weiteres Zubehör
Bestellschlüssel
Gegenstecker, 5-polig, Winkelbuchse
83006
Gegenstecker, 5-polig, Buchse
84109

Vergleichbare Produkte

SIKO Global, Absoluter Drehgeber WV58MR-Testprodukt
Absoluter Drehgeber WV58MR-Testprodukt

  • absoluter redundanter Safety Drehgeber

  • Schnittstelle CANopen Safety oder CANopen redundant

  • einsetzbar in Applikationen bis Performance Level PLd

Zum Produkt
SIKO Global, Absoluter Drehgeber WH58MR
Absoluter Drehgeber WH58MR

  • absoluter redundanter Safety Drehgeber

  • Schnittstelle CANopen Safety, CANopen redundant oder SAE J1939 redundant

  • einsetzbar in Applikationen bis Performance Level PLd

Zum Produkt

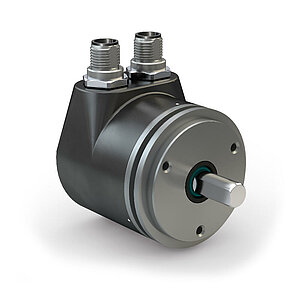

SIKO Global, Absoluter Drehgeber WV5800M
Absoluter Drehgeber WV5800M

  • Schnittstelle CANopen (DS406) oder SAE J1939

  • Salznebel getestetes Gehäuse verfügbar

  • hohe EMV-Verträglichkeit

Zum Produkt
SIKO Global, Absoluter Drehgeber WV58MR
Absoluter Drehgeber WV58MR

  • absoluter redundanter Safety Drehgeber

  • Schnittstelle CANopen Safety, CANopen redundant oder SAE J1939 redundant

  • einsetzbar in Applikationen bis Performance Level PLd

Zum Produkt

Lieferumfang

  • WV36M/CAN
  • Montageanleitung
