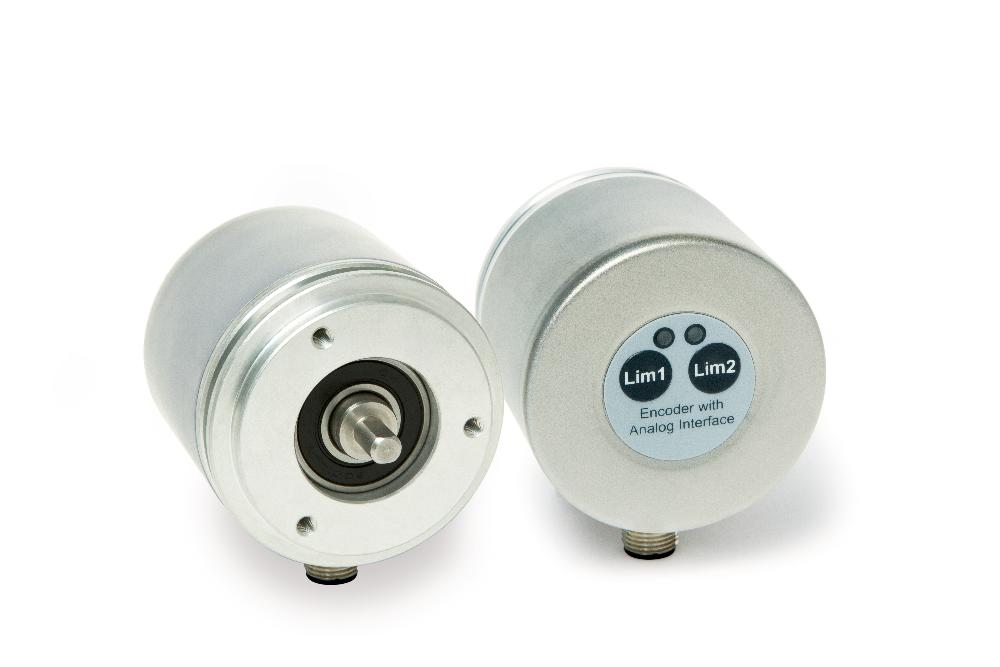

绝对值式编码器 AV58M
带有实心轴的金属外壳
旋转编码器 AV58M 带 "示教功能" 是一个带模拟输出的磁性绝对值编码器。用户可以通过 2 个在背面安置的按钮以及通过 2 个外部输入，设置自己想要的测量范围，该设备应用无电池的多匝技术。
- 绝对值模拟编码器
- 以 13 bit（8192）分辨率分布于整个测量范围
- 工作温度可达-40°C
- 电压输出 (0 … 10 V, 0.5 … 4.5 V), 电流输出 (0 … 20 mA)
- 测量范围可利用示教功能通过功能键或外部输入来编程
Ben
King
Inside Sales
Konner
Fierek
Key Account Manager Mobile Automation North America
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
补充
轴
不锈钢
外壳
镀镍钢
转速
≤12000 min-1
转动惯量
≤20 gcm²
启动扭矩
≤2 Ncm 在 25 °C 时
轴负载
20 N 轴方向
80 N 径向
重量
~0.15 kg
测量用变压器， 电流输出
特征
技术数据
补充
工作电压
8 … 32 伏特 直流电
4 … 20 mA
电流消耗
20 毫安 @ 24 V (空载时) 典型式
无载荷
线性
0.15 %
负载
<500 Ω 在 ≥15 V DC 情况下
4 … 20 mA
精度
±0.09 °
开关时间
<500 ms
震荡时间
32 ms
连接方式
1 个 M12 插拔连接器 (A 编码)
5 针, 1 个插头
测量用变压器, 电压输出
特征
技术数据
补充
工作电压
8 … 32 伏特 直流电
0 … 10 V
8 … 32 伏特 直流电
0.5 … 4.5 V
电流消耗
15 毫安 典型式
无载荷
线性
0.15 %
负载
>10 kΩ 在 ≥12 V DC 情况下
0 … 10 V, 0.5 … 4.5 V
精度
±0.09 °
开关时间
<500 ms
震荡时间
32 ms
连接方式
1 个 M12 插拔连接器 (A 编码)
5 针, 1 个插头
特征
技术数据
补充
分辨率
13 bit (输出)
在被编程的测量范围内
测量范围
≥11.5 °
65536 革命
16 革命
工厂设置
特征
技术数据
补充
环境温度
-40 … 85 °C
储存温度
-40 … 85 °C
相对湿度
98 %
不允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP66, IP67 (向壳体方向)
按照 EN 60529 标准
IP65 (向轴方向)
按照 EN 60529 标准
耐冲击性
≤1000 m/s2, 6 ms
按照 EN 60068-2-27 标准
耐振动性
≤100 m/s2, 10 … 1 kHz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
|
信号符标 |
插脚 |
|
Iout/Uout |
1 |
|
+UB |
2 |
|
GND |
3 |
|
"Limit 2 " |
4 |
|
Limit 1 |
5 |
订购
系统技术配置
特征
选择类型规格
补充
选择您所需类型规格:
接口
0/10V
附件
更多附件
订购号
配套插头, 5 针, 弯角插口
83006
配套插头, 5 针，插口
84109
供货范围
- AV58M
