磁性传感器 MSAC506

绝对式旋转, 接口 SSI, 分辨率最大 16 Bit

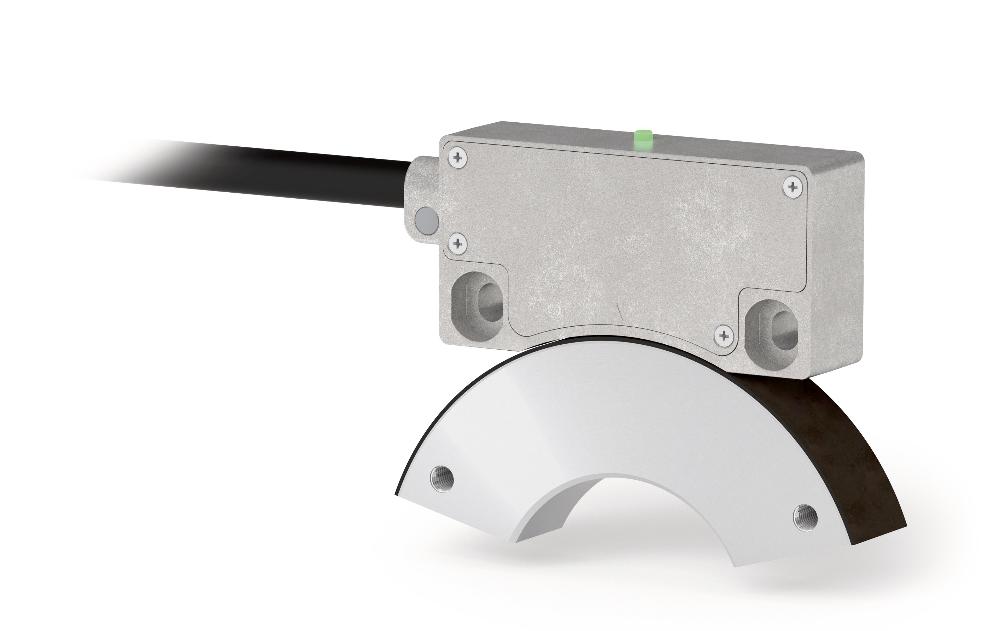

磁性传感器 MSAC506 与磁环 MRAC506 一起构成了一套用于绝对式角度测量的系统。传感器 MSAC506 具有 SSI接口，分辨率为12 … 16 Bit。另外还有一个具有64个周期的模拟输出 (1 V_SS) 用于动态的位置检测。该传感器使用一个LED用于距离监控。

单圈磁性绝对值编码器
紧凑型结构
分辨率 12 … 16 Bit
附加的模拟式 Sin/Cos 1 V_SS 信号
读数距离可达1mm
通过磁环 MRAC506 进行工作
工业 4.0 就绪

Ben King

Inside Sales

+1 734 426-3476 ben.king(at)siko-global.com

Edward Stuart

Product Manager Business Unit MagLine

+1 734 426-3476 edward.stuart(at)siko-global.com

添加到关注清单

连接引脚分配类型

信号符标	PIN
sin	1
GND	2
/sin	3
/cos	4
T+	5
Cos	6
D+	7
T-	8
+UB	9
D-	10
config	11
nc	12

工业 4.0

在大多数情况下，与磁性编码器的数据交换仅限于工艺过程数据的交换。除了工艺过程数据，智能式驱动器还提供附加信息，其可用于评估从状态监控„Condition Monitoring“至预测性维护„Predictive Maintenance“等功能作用：

工艺数据	智能值	智能式功能
实际位置	--	可信度监控

安装提示

安装传感器和磁环时，请注意两个系统组件彼此相应的方向设置正确。

A, 传感器/环的读取间距	0.1 … 1.0 mm
B, 横向偏移	±1.5 mm
C, 同心度偏差	<±0.5°

象征性传感器显示方式

系统所属组件

磁性传感器 MSAC506

磁环 MRAC506

订购

系统技术配置

特征

选择类型规格

补充

选择您所需类型规格:

连接方式

EX

插座

E12X

带电缆的插头

分辨率

12

12 bit

13

13 bit

14

14 bit

15

15 bit

16

16 bit

您专人的订货代码

MSAC506 - EX - H - 12 - SSI - S

您是否想得到无任何约束条件的报价提供？

订购数量:

下载资料

数据表

PDF

快速参考指南

PDF

DE | EN

安装指南

PDF

DE | EN

软件 SSI

PDF

DE | EN

供货范围

MSAC506
快速参考指南
