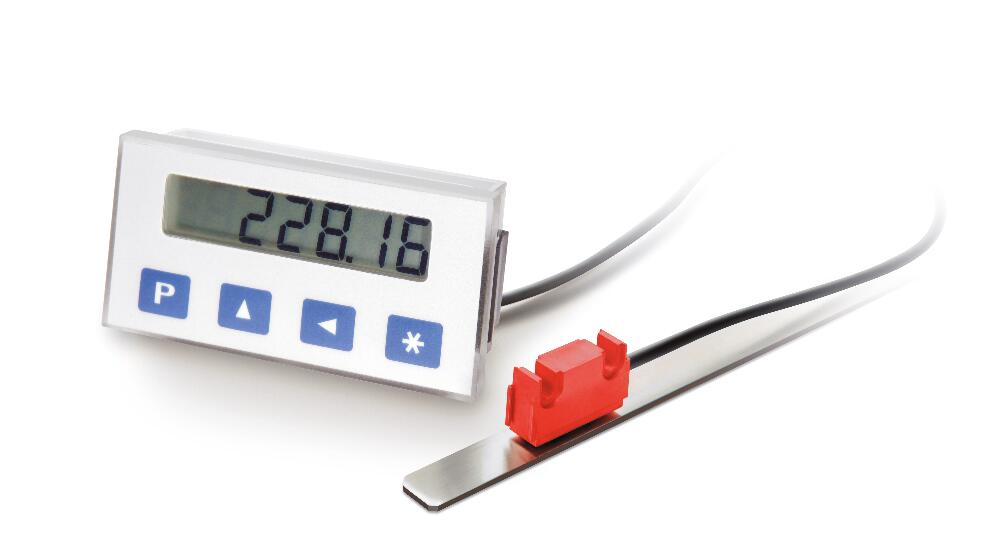

测量显示器 MA504

准绝对值式，独立电源LCD显示器，显示精确度10μm
SIKO Global, 测量显示器 MA504
SIKO Global, 测量显示器 MA504
  • 最大精度显示为 10 μm
  • 重复精度最大为 ±0.01 毫米
  • 低功耗液晶显示
  • 公制或小数英寸显示
  • 增量功能和复位功能
  • 直接设定基准值/偏移值
Ben King
Ben King
Inside Sales
+1 734 426 3476 ben.king(at)siko-global.com
Edward Stuart
Edward Stuart
Product Manager Business Unit MagLine
+1 734 426 3476 edward.stuart(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 系统所属组件
  • 订购
  • 下载资料

技术制图

SIKO Global, 测量显示器 MA504

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
补充
外壳
塑料（透明）
控制面板开口尺寸为 68+0.7 x 33+0.6 IEC 61554
传感器/尺的读取距离
≤2 毫米
电缆护套
聚氯乙烯
6-芯线式 ø3.55-0.3 mm
特征
技术数据
补充
工作电压
1 … 3.3 伏特 直流电
电流消耗
≤170 µA 在 1.5 V DC 情况下
待机电流 <50 μA
≤350 µA 在 3 V DC 情况下
待机电流 <100 μA
指示/指示范围
6 位，LCD显示 7段
-999999 … 999999
特征
技术数据
补充
分辨率
≤0.01 毫米
系统精确度
±(0.1 + 0.01 x L) 毫米, L 单位米 在 TU = 20 °C 时
带磁尺 MB500
重复精度
±1 增量
行进速度
≤5 m/s
特征
技术数据
补充
环境温度
0 … 60 °C
储存温度
-30 … -80 °C
相对湿度
不允许凝露
防护等级
IP40 整个设备
按照 EN 60529 标准
IP54 正面
按照 EN 60529 标准
IP67 传感器
按照 EN 60529 标准

更多信息

连接引脚分配类型

信号符标
 电缆颜色
"整合规范文档 "
 黑色
+UB
 红色

安装提示

A, 传感器/尺的读取间距
 ≤2 mm
B, 横向偏移
 ±2 mm
C, 同心度偏差
 ±3°
D, 纵向斜度
 ±1°
E, 横向斜度
 ±3°

感应器和插头之间的电线不能事后被延长和缩短

符号显示

系统所属组件

SIKO Global, 测量显示器 MA504
测量显示器 MA504
SIKO Global, 磁尺 MB500/1
磁尺 MB500/1

订购

系统技术配置

特征

选择类型规格

补充

选择您所需类型规格:

造型结构

EG

EG

EG

嵌入式外壳

EGH

嵌入式外壳，带固定支架

磁性传感器

L

L

L

长方形

F

圆的

传感器电缆长度

0,20

0.20

0.20
单位为米
0.30
单位为米
0.50
单位为米
1.0
1.5
单位为米
2.0
单位为米
2.5
单位为米
3.0
单位为米
0

其他可咨询

电池引线长度

0,2

0.2

0.2
单位为米
0.5
单位为米
1.0
单位为米
2.0
单位为米
0

其他可咨询

电子连接口

OA

OA

OA

无外部连接

L

引出连接电缆

集成电池架

电池固定件

I

I

I

集成的

B1,5

带外接1.5 V电池架

B3,0

带外接3 V电池架

O

不带电池架

仅适用于电气连接 L

您专人的订货代码

MA504 - EG - L - 0.20 - 0.2 - OA - S - SF-82597 - I
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

3D-CAD 模型

链接或 URL

CAD-Modell

安装指南

PDF

DE | EN
DE | EN

供货范围

  • MA504
  • 紧固套件
  • 距离规范
