倾角传感器 IMS360

动态补偿式倾角传感器

得益于集成一体的加速度传感器和陀螺仪,坚固耐用的 IMS360 倾角传感器可提供在动态应用中的新应用可能性。 借助创新的传感器融合算法功能,可以补偿因振动和冲击引起的外部加速度,从而提供可靠的倾斜值。 此外,您还可以使用性能完整的 IMU 技术功能。 通过高防护等级、坚固的外壳和 E1 认证 (UN ECE R10),其传感器非常适合用于商用车辆。
  • 6 轴惯性测量单元(IMU)
  • 通过创新的传感器融合技术对外部影响造成的加速度进行补偿功能
  • 动态补偿式倾角检测 (360° 或 ±90°)
  • 接口为 CANopen (DS406) 或者 SAE J1939
  • 防护等级 IP6K9K, IP67
  • 通过联邦汽车运输管理局的 E1 认证
  • 使用 PURE.MOBILE 技术
Lukas Dickele
Product Manager Business Unit Mobile Automation
+49 7661 394-303 lukas.dickele(at)siko-global.com
日期预约
SIKO GmbH, 公司总部/全球分销
+49 7661 394-320 export.de(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订购
  • 下载资料
  • 附件

技术制图

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
补充
外壳
阳极氧化铝
安装方式
3 点式安装方式
重量
~0.13 kg
特征
技术数据
补充
工作电压
8 … 36 伏特 直流电
反极性保护
功率消耗
≤600 mW
无载荷
状态指示
双色 LED 灯 (红/绿)
设备状态或 CAN 状态
负荷能力
±36 伏特
CAN 接口方式
温度漂移
0.01 °/K
接口
根据 ISO 11898-1/2 标准, 不带电子隔离功能
CANopen
根据 ISO 11898-1 标准, 不带电子隔离功能
SAE J1939
地址
0 … 127
波特率
100 kbit/s
125 kbit/s
250 kbit/s
500 kbit/s
800 kbit/s
1 Mbit/s
开关时间
<500 ms
参数
根据 CiA 301、CiA 303 Part 3、CiA 305、CiA 410
CANopen
根据 SAE J1939-21, -71, -81, DA 标准
SAE J1939
连接方式
1 个 M12 插拔连接器 (A 编码)
5 针, 1 个插头 (连接类型 E12X)
特征
技术数据
补充
扫描
MEMS
分辨率
1 µg
测量范围
±2 g
许可
E1
通过 UN ECE R10 标准的批准号码: E1*10R06/02*9376*01

陀螺仪

特征
技术数据
补充
扫描
MEMS
分辨率
0.001 °/s
测量范围
±1000 °/s
许可
E1
通过 UN ECE R10 标准的批准号码: E1*10R06/02*9376*01

倾角传感器

特征
技术数据
补充
扫描
MEMS
分辨率
0.01 °
系统精确度
±0.3 °
静态的
±0.5 °
经过动态补偿
测量范围
0 … 360 °
1 轴,可设置参数
±90 °
2 根轴、设置参数可调
许可
E1
通过 UN ECE R10 标准的批准号码: E1*10R06/02*9376*01
特征
技术数据
补充
环境温度
-40 … 85 °C
储存温度
-40 … 85 °C
相对湿度
98 %
不允许凝露
EMV
按照 EN 61326-3-1 标准
对抗扰度有要求的工业
按照 EN 61000-4-2、 -3、 -4、 -5、 -6 标准
抗干扰性 / 影响度
按照 ISO 11452-2、 -5 标准
干扰侵入量 EUB
按照 ISO 7637-2、 -3 标准
瞬时脉冲
ISO 10605
静电放电 (E.S.D)
防护等级
IP67
按照 EN 60529 标准,根据组装说明进行安装,并提供合适的配对插头
IP6K5
已按照 ISO20653 标准,根据组装说明进行安装,并提供合适的配对插头
IP6K9K
已按照 ISO20653 标准,根据组装说明进行安装,并提供合适的配对插头
盐雾测试
清晰度 4
按照 EN 60068-2-52 标准
耐冲击性
490 m/s2, 6 ms
按照 EN 60068-2-27 标准、 半正弦波、 3 轴 (+/-)、 每轴经 10 次冲击试验
耐振动性
10 … 2000 Hz
按照 EN 60068-2-64 标准、 EN 60068-2-14 标准、 3 轴、 每 4 个循环

更多信息

连接引脚分配类型

E12X

信号符标
插脚
CAN_SHLD
1
+UB
2
"整合规范文档 "
3
CAN_H
4
CAN_L
5

订购

系统技术配置

特征

选择类型规格

补充

选择您所需类型规格:

界面接口/
报告记录

CAN

CAN

CAN

CANopen

J1939

SAE J1939

过滤器

SFI

SFI

SFI

标准的

KFI

卡尔曼

轴数量

1

1

1

Z-轴

2

X-轴, Y-轴

测量范围

360

360

360

0 … 360°

仅在轴一数量有效
-90/+90

-90 至 +90°

仅在轴二数量有效

您专人的订货代码

IMS360 - CAN - SFI - 1 - 360 - E12X - 00.3 - S
您是否想得到无任何约束条件的报价提供?
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

使用手册

CANopen

PDF

DE
EN

欧盟符合性声明

PDF

DE | EN

安装指南

PDF

DE | EN

3D-CAD 模型

链接或 URL

CAD-Modell

附件

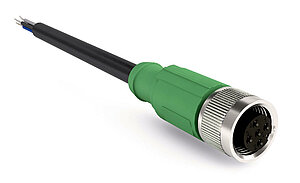

延长线 KV05S0
  • 预装配电缆接头

  • 电线长3m

  • 连接技术 M12 (A 编码), 5 针

前往有关产品

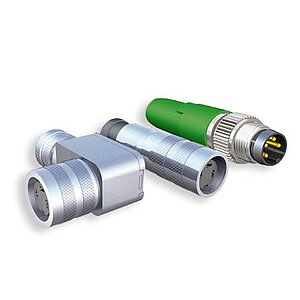

概览 配套插头
  • 配套插头,直头

  • 配套插头,弯头式

  • D-SUB 插头

前往有关产品
更多附件
订购号
配套插头, 5 针, 弯角插口
83006
配套插头, 5 针,插口
84109
总线连接器, 5 针,插头
82815

供货范围

  • IMS360
  • 快速参考指南
