手轮 HK14

铝制常见样式的手轮
SIKO Global, 手轮 HK14
SIKO Global, 手轮 HK14
  • 铸铝材质的经典手轮
  • 罩塑或表面抛光
  • 不同的轮毂加工
  • 旋转手柄为可选项（见配件）
Ben King
Ben King
Inside Sales
+1 734 426 3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426 3476 cary.mulvany(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 订购
  • 下载资料
  • 附件

技术制图

SIKO Global, 手轮 HK14

技术数据

机械参数
特征
技术数据
补充
材料
铝
重量
0.6 kg

尺寸表

øD
 ødv
 ødx
 ød1
 ød2
 a
 b
 c
 e
 GfG
 适用于
140
 6.8
 25
 40
 95
 70
 17
 23
 30
 M8
 S80/1; SZ80/1
2
 2
 2
 2
 2
 2
 2
 2
 2
 2
 3
dv = 预钻孔径| dx = 最大孔径| GfG = 用于手柄的螺纹

特殊加工

手轮类型
 HK14
钻孔 dH7
 7, 8
 10
 12
 14, 15, 16, 17
 18, 20
 25
毂槽JS9槽宽
 3
 4
 5
 6
 6
销孔
 3.8/12
 3.8/12
 3.8/12
 4.8/12
 4.8/12
 4.8/12
毂螺纹 无毂槽JS9
 M4/12
 M4/12
 M4/12
 M6/12
 M6/12
 M6/12
毂螺纹 带毂槽JS9
 M3/12
 M3/12
 M4/12
 M5/12
5
 2
 2
 2
 2
 2
 2
蓝色突出显示的是订购特征。

订购

系统技术配置

特征

选择类型规格

补充

选择您所需类型规格:

表面

B

B

B

无漆

C

塑料涂层, 锻打淡灰色

0

其他可咨询

手柄孔

OG

OG

OG

无手柄孔

M8

带有手柄钻孔或者手柄螺纹

见尺寸表, 手柄螺纹值
M10

见尺寸表, 手柄螺纹值

孔径 (H7)

6,8

6.8

6,8

预钻孔

10
单位 mm
11
12
14
15
16
18
20
25
见尺寸表, 直径 dx 最大值

键槽

OP

OP

OP

无键槽

JS9

轻松固定式

根据德准 DIN 6885/1 T1
P9

固定式安装

根据德准 DIN 6885/1 T1

销孔 /
直径 /
f

OS

OS

OS

无销孔

3.8/12
直径 “øl”/尺寸 “f”
4.8/12
见尺寸表, 手柄螺纹值
0

其他可咨询

轮毂螺纹 /
f

ONG

ONG

ONG

无轮毂螺纹

M3/12
螺纹规格 "n"/尺寸大小 "f"
M4/12
M5/12
M6/12
参见表格 "特殊加工表"，取决于手轮类型，仅当销孔为 “OS” 时
0

其他可咨询

轮毂被切除 D(f7)xl

OAN

OAN

OAN

轮毂未经加工

0

其他可咨询

位置指示器

S80.1

S80.1

S80.1

位置指示器S80/1已安装

需要单独订购一台位置指示器!
SZ80.1

位置指示器SZ80/1已安装

需要单独订购一台位置指示器!
PS

位置指示器独置

需要单独订购一台位置指示器!

您专人的订货代码

HK14 - B - OG - 6.8 - OP - OS - ONG - OAN - S80.1
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

附件

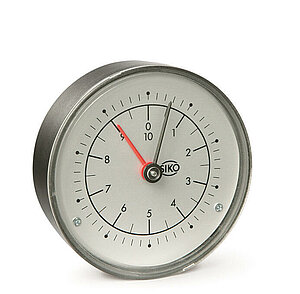

SIKO Global, 模拟式位置指示器 S80/1
模拟式位置指示器 S80/1

  • 模拟式位置指示器

  • 依据重力原理的测量值采集

  • 通过双支撑指针轴具有高度的稳定性

前往有关产品

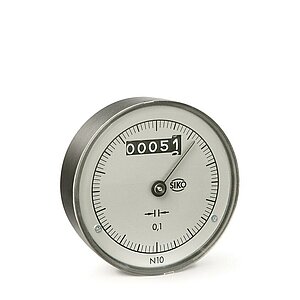

SIKO Global, 模拟式位置指示器
模拟式位置指示器

  • 模拟-数字式相结合的位置指示器

  • 依据重力原理的测量值采集

  • 通过双支撑指针轴具有高度的稳定性

前往有关产品
