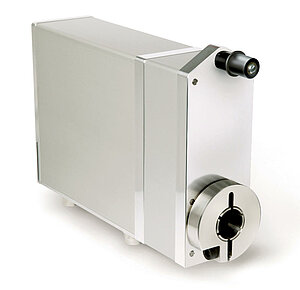

Accionamiento de posicionado AG06

bus de campo

El actuador AG06 es un actuador compacto y potente con un alto par de giro y es especialmente adecuado para tareas de posicionamiento automatizadas. El controlador de posición integrado con sensor magnético absoluto asegura un posicionamiento preciso.

Sencillo montaje, sin acoplamiento adicional
Eje hueco de acero inoxidable, carcasa de GFK
Motor DC sin escobillas de 24 V de larga duración
Robusto sensor absoluto, palpado magnético
LCD de dos líneas para la indicación del valor nominal y real y teclas de manejo
Guía del usuario mediante dos LEDs
Interfaz RS485 o CANopen integrado
Regulador integrado de posición
Técnica de conexión M8 + M12
Industrie 4.0 ready

Ben King

Inside Sales

+1 734 426-3476 ben.king(at)siko-global.com

Cary Mulvany

Manager Business Unit Changeover Solutions

+1 734 426-3476 cary.mulvany(at)siko-global.com

Añadir a favoritos

Más informaciones

asignación de pines

Tensión de servicio M12 (A-codificada)

Señal	PIN
+24 V Nivel final	1
+24 V Control	2
GND Nivel final*	3
GND Control*	4

Interfaces M8

Señal	PIN
DÜB/TxRX-/CANL	1
DÜA/TxRX+/CANH	2
¡no conectar!	3
SGND*	4

* unido interiormente

Curva de potencia

Industria 4.0

En la mayoría de los casos, el intercambio de datos con los actuadores se limita en la mayoría de los casos al intercambio de datos de proceso. Además de los datos de proceso, las pantallas inteligentes ofrecen información adicional que puede evaluarse para la "Condition Monitoring" hasta el "Predictive Maintenance":

Datos del proceso	Smart Value	Smart Function
Posición real	Temperatura	Sobrecarga, temperatura ambiente
"Posición de destino "	corriente	Par de giro, sobrecarga
Velocidad	Voltaje carga Voltaje mando	Caída de la tensión, rotura de cable
	On/-Off Time	Duración del servicio
	Voltaje de la batería	Planificación del cambio de batería

Pedido

Configuración del producto

Característica

Seleccionar especificaciones

Complemento

Seleccione sus especificaciones:

Multiplicación

188

i = 188

368

i = 368

Tipo de protección

IP54

IP65

modelo del eje/
diámetro

KR/20

anillo de apriete, ø20 mm

0

otros a demanda

Interfaz/
protocolo

S3/09

RS485/SIKONETZ5

CAN

CANopen

Su clave de pedido

AG06 - 188 - 50W - IP54 - KR/20 - B - ABM - S3/09 - SW

¿Desea solicitar un presupuesto sin compromiso?

Cantidad:

Descargas

Hoja de datos

PDF

Instrucciones breves

PDF

DE | EN

Manual

CANopen

PDF

DE

EN

IT

SIKONETZ5

PDF

DE

EN

IT

Modelo 3D-CAD

Enlace/URL

Instrucciones de montaje

PDF

DE | EN

paquete de configuración

ZIP

Descarga

Volumen del suministro

AG06
Instrucciones breves
