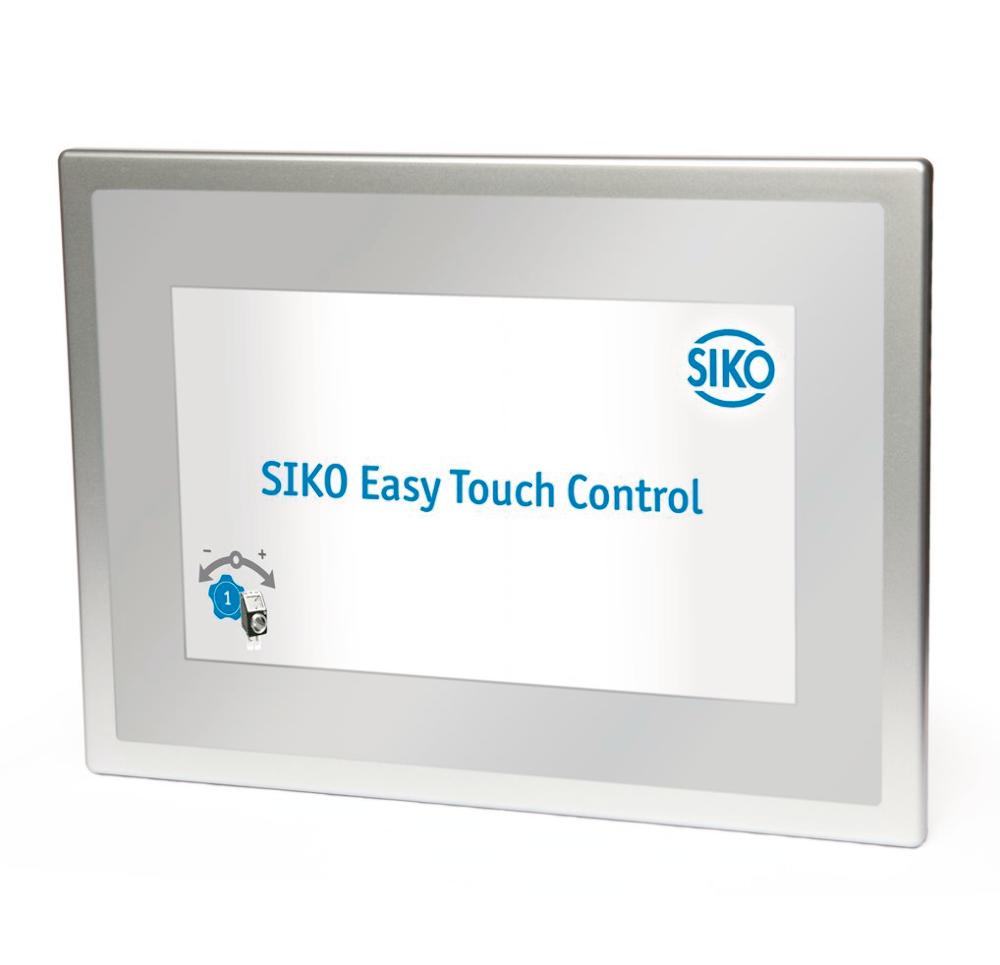

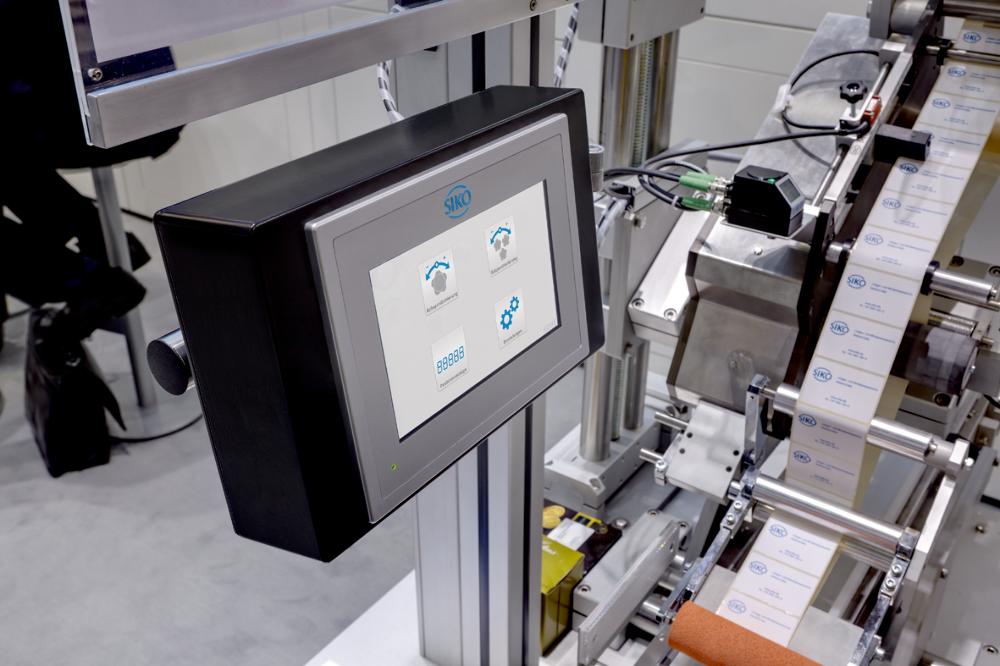

Easy touch control ETC5000
- Sistema de control para indiocadores de posición y actuadores
- Concepto de manejo por pantalla inductiva táctil para el reajuste de formato
- Se pueden controlar hasta 31 aparatos
- Posicionado individual o en grupo
- Interfaz RS485 y USB
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Dibujo técnico
Datos técnicos
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Datos técnicos
Complemento
Carcasa
plástico
Peso
1.3 kg
Característica
Datos técnicos
Complemento
Tensión de servicio
11 … 36 V DC
Absorción de potencia
12 W
Indicación/gamadeindicación
LED, 7'', TFT pantalla táctil
65536 colores
Característica
Datos técnicos
Complemento
Resolución
800 x 480
Característica
Datos técnicos
Complemento
Temperatura ambiente
… 50 °C
Temperatura de almacenamiento
-20 … 60 °C
Humedad relativa del aire
10 … 90 %
formación de rocío no permitida
Tipo de protección
IP20 carcasa
EN 60529
IP65 lado frontal
EN 60529
Resistencia a choques
150 m/s2, 11 ms
Resistencia a vibraciones
98 m/s2, 9 … 150 Hz
X, Y & Z
Más informaciones
asignación de pines
Tensión de servicio
|
Ocupación |
Color del cable |
|
+UB |
rojo |
|
GND |
negro |
RS232, 9 polos D-SUB
|
Señal |
PIN |
|
DCD |
1 |
|
RD |
2 |
|
TD |
3 |
|
DTR |
4 |
|
SG |
5 |
|
DSR |
6 |
|
RTS |
7 |
|
CTS |
8 |
|
RI |
9 |
RS485, 25 polos D-SUB
|
Señal |
PIN |
|
GND |
1 |
|
¡no conectar! |
2 … 6 |
|
GND |
7 |
|
¡no conectar! |
8 |
|
nc |
9 … 11 |
|
DÜA |
12 |
|
DÜB |
13 |
|
¡no conectar! |
14 … 20 |
|
+5 V Salida (para la determinación del nivel) |
21 |
|
¡no conectar! |
22 … 25 |
Componente del sistema
Pedido
Accesorios
Volumen del suministro
- ETC5000
