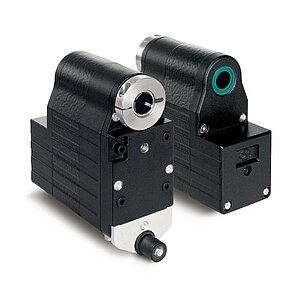

Accionamiento de posicionado AG05
bus de campo
- Sencillo montaje, sin acoplamiento adicional
- Eje hueco de acero fino de Ø14 mm, carcasa de GFK
- Motor DC sin escobillas de 24 V de larga duración
- Robusto sensor absoluto, palpado magnético
- LCD de dos líneas para la indicación del valor nominal y real y teclas de manejo
- Guía del usuario mediante dos LEDs
- Interfaz RS485 o CANopen integrado
- Regulador integrado de posición
- Técnica de conexión M8 + M12
- Industrie 4.0 ready
Dibujo técnico
Datos técnicos
Más informaciones
asignación de pines
Tensión de servicio M12 (A-codificada)
|
Señal |
PIN |
|
+24 V potencia/nivel final |
1 |
|
+24 V Control |
2 |
|
GND potencia/nivel final |
3 |
|
GND mando |
4 |
Interfaces M8
|
Señal |
PIN |
|
TxRx-/DÜB |
1 |
|
TxRx+/DÜA |
2 |
|
nc |
3 |
|
GND |
4 |
Curva de potencia
Industria 4.0
|
Datos del proceso |
Smart Value |
Smart Function |
|
Posición real |
Temperatura |
Sobrecarga, temperatura ambiente |
|
"Posición de destino " |
corriente |
Par de giro, sobrecarga |
|
Velocidad |
Voltaje carga Voltaje mando |
Caída de la tensión, rotura de cable |
|
On/-Off Time |
Duración del servicio |
|
|
Voltaje de la batería |
Planificación del cambio de batería |
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Multiplicación
66
Tipo de protección
IP54
modelo del eje/
diámetro
KR/14
Brazo de par
A
Interfaz/
protocolo
S3/09
Accesorios
Productos equiparables
Volumen del suministro
- AG05
- Instrucciones breves
