Accionamiento de posicionado AG04B
bus de campo
- Montaje sencillo
- Eje hueco de acero fino hasta un máx. de ø20 mm
- Desplazamiento “manual” sin control con teclas de mando
- Motor DC sin escobillas de 160 W, 24 V de elevada duración
- Captador de posición absoluta integrado en el árbol secundario
- Conexión eléctrica a través de resortes elásticos o enchufes
- Regulador integrado de posición
- Interfaz integrado de bus de campo
- Freno por acción de resorte integrado (opcional)
Dibujo técnico
Datos técnicos
Más informaciones
asignación de pines
Tensión de servicio
|
Señal |
EX |
E1 (borne) |
|
+UB |
1 |
X1.1 X1.2 |
|
Activación |
2 |
X3.5 |
|
GND |
3 |
X1.3 X1.4 |
|
Pantalla |
X1.5 X1.6 |
bus de campo
|
Señal |
EX |
E1 (borne) |
|
BUS A |
2 |
X2.2, X2.9 |
|
BUS B |
4 |
X2.1, X2.10 |
|
no conectar |
1 , 3 , 5 |
X2.3, X2.4, X2.5, X2.6, X2.7, X2.8 |
Entradas
|
Señal |
EX |
E1 (borne) |
|
Interruptor final1 |
1 |
X3.1 |
|
Interruptor final 2 |
2 |
X3.2 |
|
Entrada 1 |
3 |
X3.3 |
|
Entrada 2 |
4 |
X3.4 |
|
nc |
5-7 |
|
|
Activación |
X3.5 |
|
|
EXT_GND |
X3.6 |
|
|
GND |
X3.7 |
Curva de potencia
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Multiplicación
70.8
motor/
freno
160W/MB
Tipo de protección
IP50
modelo del eje/
diámetro
KR/20
Tipo de conexión
EX
número de revoluciones
254

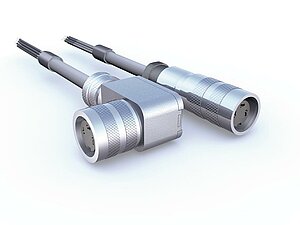

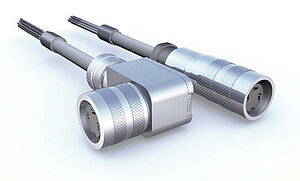

Accesorios

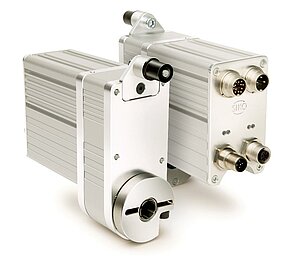

Productos equiparables
Volumen del suministro
- AG04B
- Instrucciones breves
