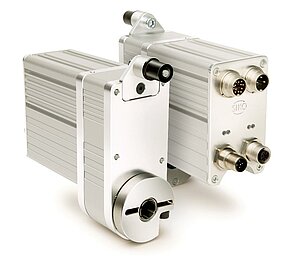

Posizionatore AG04B
bus di campo
- Montaggio facile
- Albero cavo in acciaio inox con max. ø20 mm
- Spostamento “manuale“ senza controllore con tasti di comando
- Motore brushless da 160 W, 24 V DC con elevata durata di vita
- Trasduttore di posizione assoluto integrato su albero in uscita
- Collegamento elettrico tramite morsetti a molla o connettore
- Azionamento e posizionatore integrato
- Interfaccia bus di campo integrata
- Freno a molla integrato (opzionale)
Disegno tecnico
Dati tecnici
Ulteriori informazioni
piedinatura
Tensione di esercizio
|
Segnale |
EX |
E1 (morsetto) |
|
+UB |
1 |
X1.1 X1.2 |
|
Abilitazione |
2 |
X3.5 |
|
GND |
3 |
X1.3 X1.4 |
|
"Schermo " |
X1.5 X1.6 |
bus di campo
|
Segnale |
EX |
E1 (morsetto) |
|
BUS A |
2 |
X2.2, X2.9 |
|
BUS B |
4 |
X2.1, X2.10 |
|
Non collegare! |
1 , 3 , 5 |
X2.3, X2.4, X2.5, X2.6, X2.7, X2.8 |
Ingressi
|
Segnale |
EX |
E1 (morsetto) |
|
Finecorsa 1 |
1 |
X3.1 |
|
Finecorsa 2 |
2 |
X3.2 |
|
Ingresso 1 |
3 |
X3.3 |
|
Ingresso 2 |
4 |
X3.4 |
|
nc |
5-7 |
|
|
Abilitazione |
X3.5 |
|
|
EXT_GND |
X3.6 |
|
|
GND |
X3.7 |
Curva di rendimento
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Ulteriori informazioni
Trasmissione
70.8
motore/
freno
160W/MB
Grado di protezione
IP50
esecuzione albero/
diametro
KR/20
Tipo di connessione
EX
numero giri
254
Accessori
Prodotti simili
Volume di fornitura
- AG04B
- Guida all’uso
