Posizionatore AG02 Feldbus

bus di campo
SIKO Global, Posizionatore AG02 Feldbus
SIKO Global, Posizionatore AG02 Feldbus
L'attuatore AG02 è adatto praticamente a tutti i compiti di posizionamento grazie alla sua elevata densità di potenza e alla sua struttura robusta. L'albero cavo consente un montaggio semplice e veloce sull'unità di regolazione esistente, le interfacce standardizzate garantiscono un'integrazione senza problemi nel vostro sistema di controllo.
  • Montaggio facile
  • Albero cavo passante con ø fino a max. 14 mm
  • Trasduttore di posizione assoluto integrato su albero in uscita
  • Azionamento e posizionatore integrato
  • Interfaccia bus di campo integrata (opzionale)
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Posizionatore AG02 Feldbus

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Ulteriori informazioni
Albero
acciaio brunito
Corpo
alluminio
Coppia nominale/N. di giri nominale
5 Nm con 80 min-1
i = 55.3 (70 W-M Motor)
6 Nm con 70 min-1
i = 62.2 (70 W-M Motor)
9 Nm con 35 min-1
i = 135.8 (70 W-M Motor)
Modo operativo
funzionamento intermittente S3: rapp. d'inserz. 25 %, 10 min.
EN 60034-1
Peso
~1.2 kg
(bus di campo)

Motore

Caratteristica
Dati tecnici
Ulteriori informazioni
Tensione di esercizio
24 V DC ±10 %
con protezione da inversione di polarità, bus di campo
Potenza assorbita
70 W
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Corrente nominale
2.9 A
max. corrente di carico i = 55.3 / i = 62.2
2.1 A ±4 % (motore da 70 W-M)
max. corrente di carico i = 135.8
Tipo di connessione
2 connettori M16
a 3 poli, 1 connettore maschio| a 12 poli, 1  connettore maschio
2 connettori M12 (codifica A)
a 5 poli, 1 connettore maschio| a 5 poli, 1 connettore femm. (CAN)
2 connettori M12 (codifica B)
a 5 poli, 1 connettore maschio| a 5 poli, 1 connettore femm. (PB)
Caratteristica
Dati tecnici
Ulteriori informazioni
Risoluzione
1600 Passi/rivoluzione
trasduttore di posizione ABM
Campo di traslazione
±6250 rotaciones
trasduttore di posizione ABM
Caratteristica
Dati tecnici
Ulteriori informazioni
Temperatura ambiente
… 50 °C
Temperatura di stoccaggio
-20 … 60 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
EN 61800-3, secondo ambiente
immunità / immissione
EN 61800-3, C3
emissione elettromagnetica / emissione
Grado di protezione
IP50 (opzionale IP65) con controspine montate
EN 60529
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6

Ulteriori informazioni

piedinatura

Alimentazione di tensione

Segnale
 PIN
+UB
 1
nc
 2
-UB
 3

bus di campo

Profibus-DP
 CANopen
 PIN
+5 V DC
 nc
 1
BUS A
 nc
 2
GND
 CAN_GND
 3
BUS B
 CAN_H
 4
nc
 CAN_L
 5

Interfaccia/Finecorsa

Segnale
 PIN
ES1
 A
ES2
 B
Abilitazione (24 V DC)
 C
nc
 D
+24 V DC
 E
nc
 F
RXD/DÜA
 G
TXD/DÜB
 H
GND/interfaccia seriale
 J
GND (ES1, ES2, arresto d'emergenza, CAL)
 K
CAL
 L
GND
 M

Curva di rendimento

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Ulteriori informazioni

Scegli specifica

Trasmissione

55,3

55.3

55,3

i = 55.3

62,2

i = 62.2

135,8

i = 135.8

esecuzione albero

KR/14

KR/14

KR/14

anello di bloccaggio, ø14 mm

N/10

scanalatura chiavetta, ø10 mm

con i=55.3, altre trasmissioni su richiesta

Ammortizzatore di coppia

B

B

B

linguetta

incl. boccola in elastomero
OD

senza

Interfaccia

S1/00

S1/00

S1/00

RS232, standard, elettronica di regolazione

S3/00

RS485, standard, elettronica di regolazione

bus di campo

OFB

OFB

OFB

senza bus di campo

PB

Profibus-DP

CAN

CANopen

Il tuo codice ordine

AG02 Feldbus - 55.3 - 70W-M - KR/14 - D - B - LA - ABM - OMS - S1/00 - OFB - SW
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Setup-Package

ZIP

Download

Modello CAD 3D

ZIP

CAD-Modell

Accessori

SIKO Global, Prolunga cavo KV02S0
Prolunga cavo KV02S0

  • Connettore precablato

  • Lunghezza cavi fino a 20 m

  • Tecnologia di connessione M16, 3 poli

Vai al prodotto
SIKO Global, Prolunga cavo KV12S0
Prolunga cavo KV12S0

  • Connettore precablato

  • Lunghezza cavi fino a 20 m

  • Tecnologia di connessione M16, 12 poli

Vai al prodotto

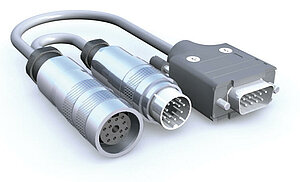

SIKO Global, Adattatore cavo KA232
Adattatore cavo KA232

  • Connettore precablato

  • Lunghezza cavi fino a 5 m

Vai al prodotto
SIKO Global, Adattatore cavo KA485
Adattatore cavo KA485

  • Connettore precablato

  • Lunghezza cavi fino a 5 m

Vai al prodotto
SIKO Global, Software di programmazione ProTool DL
Software di programmazione ProTool DL

  • Il programma si può aprire sui sistemi da WinXP senza necessità di installare il software

  • comandi intuitivi e chiari

  • interfaccia utente grafica

Vai al prodotto

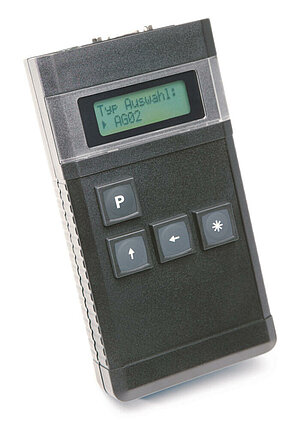

SIKO Global, Tool di programmazione PT232
Tool di programmazione PT232

  • Display a LCD a due righe illuminato, visualizzazione con testo in chiaro

  • Facilità d‘uso grazie alla struttura chiara del menu

  • Programmazione e lettura dei parametri univoche

Vai al prodotto
SIKO Global, Panoramica Controconnettore
Panoramica Controconnettore

  • Controconnettore diritto

  • Controconnettore angolato

  • Connettore D-SUB

Vai al prodotto
Ulteriori accessori
Codice di ordinazione
Controconnettore, a 12 poli, connettore femmina
76572
Controconnettore, a 12 poli, conn. femm. ang.
79666
Controconnettore, a 3 poli, conn. femm. ang.
81363
Controconnettore, a 3 poli, connettore femmina
82182
Controconnettore, a 5 poli, conn. femm. ang.
82804
Controconnettore, a 5 poli, conn. maschio ang.
82805
Controconnettore, a 5 poli, conn. femm. ang.
83006
Controconnettore, a 5 poli, conn. maschio ang.
83007
Controconnettore, a 5 poli, conn. femm.
83991
Controconnettore, a 5 poli, connettore maschio
83992
Controconnettore, a 5 poli, conn. femm.
84109
Controconnettore, a 5 poli, connettore maschio
84732
Connettore terminale per bus, a 5 poli, connettore maschio
82815
Connettore terminale per bus, a 5 poli, connettore maschio
82816

Prodotti simili

SIKO Global, Posizionatore AG04B
Posizionatore AG04B

  • Montaggio facile

  • Albero cavo in acciaio inox con max. ø20 mm

  • Spostamento “manuale“ senza controllore con tasti di comando

Vai al prodotto
SIKO Global, Posizionatore AG06
Posizionatore AG06

  • montaggio semplice senza giunti accessori

  • albero cavo in acciaio inossidabile, custodia rinforzata con fibre di vetro

  • Motore brushless CC da 24 V di elevata durata di vita

Vai al prodotto

Volume di fornitura

  • AG02 Feldbus
  • Guida all’uso

Settori rilevanti per il prodotto

Assi di legno in un'azienda di falegnameria
Lavorazione del legno
Sistemi di posizionamento SIKO per la tecnologia di confezionamento
Tecnologia degli imballaggi

Lista dei desideri

Lista dei desideri

Contatto

Contatto

SIKO Products Inc., Sede centrale/Distribuzione Nord America

Avete domande sulla nostra azienda o sui nostri prodotti?

Saremo lieti di aiutarti.

sales.us(at)siko-global.com

+1 734 426-3476

Sede centrale

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Germania

Contatto
+49 7661 394-0
info(at)siko-global.com
Abbonarsi alla newsletter
Vieni a trovarci anche su

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Regolazione del formato
  • Automazione mobile
  • Tecnologia di azionamento e robotica
  • Indice prodotti
  • Sistemi di posizionamento
  • Sensori lineari
  • Sensori rotativi
  • Consulenza sui prodotti
  • Assistenza post-vendita
  • Riparazione e manutenzione
  • Corsi di formazione e workshop
  • Area download
  • Download per prodotti fuori produzione
  • Tutorial e video
  • Chi siamo
  • Sala stampa
  • Eventi
  • Contatto
  • Colophon
  • Tutela dei dati
  • Condizioni di vendita
  • Impostazioni dei cookie
© Copyright 2025 SIKO GmbH
