Accionamiento de posicionado AG26
Industrial Ethernet
- Dimensiones compactas| elevada densidad de potencia
- Reducidos costes de montaje y de puesta en servicio
- Gran flexibilidad, elevado tipo de protección
- Eje hueco de acero fino Ø20 mm, robusta carcasa
- Motor EC sin escobillas de larga duración
- Robusto sensor absoluto, palpado magnético
- Electrónica de potencia y control integrada
- Bus de campo Ethernet industrial integrado
- Regulador integrado de posición
- Técnica de conexión M12
- Industrie 4.0 ready
Dibujo técnico
Datos técnicos
Más informaciones
asignación de pines
EtherCAT, EtherNet/IP, POWERLINK, PROFINET
|
Señal |
PIN |
|
Tx+ |
1 |
|
Rx+ |
2 |
|
Tx- |
3 |
|
Rx- |
4 |
Tensión de servicio (fase final / mando)
|
Señal |
PIN |
|
+UB (fase final) |
1 |
|
+UB (mando) |
2 |
|
GND (fase final)* |
3 |
|
GND (mando)* |
4 |
Entradas / salidas digitales
|
Señal |
PIN |
|
Entrada 1 |
1 |
|
Entrada 2 |
2 |
|
Entrada 3 |
3 |
|
Entrada 4 |
4 |
|
"Salida 1 " |
5 |
|
RXD |
6 |
|
TXD |
7 |
|
SGND* |
8 |
Curva de potencia
Industria 4.0
|
Datos del proceso |
Smart Value |
Smart Function |
|
Posición real |
Temperatura |
Sobrecarga, temperatura ambiente |
|
"Posición de destino " |
corriente |
Par de giro, sobrecarga |
|
Velocidad |
Voltaje carga Voltaje mando |
Caída de la tensión, rotura de cable |
|
On/-Off Time |
Duración del servicio |
|
|
Voltaje de la batería |
Planificación del cambio de batería |
|
|
Servido de la red (EPN, EIP) |
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Multiplicación
188
Tipo de protección
IP54
Interfaz/
protocolo
ECT

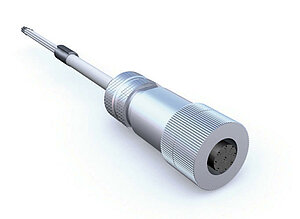

Accesorios
Productos equiparables
Volumen del suministro
- AG26
- Instrucciones breves
