Sensore magnetico MSK320R

Incrementale, uscite segnali ridondanti, fattore di scala a scelta
SIKO Global, Sensore magnetico MSK320R
SIKO Global, Sensore magnetico MSK320R
MSK320R contiene due elementi sensore e due condizionatori di segnale, così da permettergli di fornire due segnali di uscita indipendenti luno dallaltro A1, A2, B1 e B2 nonché gli appartenenti segnali invertiti /A1, /A2 /B1 e /B2.
  • Sicurezza potenziata grazie ai canali di uscita indipendenti fra loro
  • 2 sensori magnetici e 2 condizionatori di segnale in una testa del sensore
  • Lavora con banda magnetica MB320/1, anello magnetico MRI01 o MR320, anello di banda magnetica MBR320
  • Distanza di lettura ≤2 mm
  • Ripetibilità ±1 incremento
  • Elevato range di temperatura -40 … 85 °C
  • Vantaggio economico montando un sensore MSK320R invece di due sensori MSK320
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Edward Stuart
Edward Stuart
Product Manager Business Unit MagLine
+1 734 426-3476 edward.stuart(at)siko-global.com
Guarda il video dell'esperto
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Componente di sistema
  • Ordine
  • Download
  • Prodotti simili

Disegno tecnico

SIKO Global, Sensore magnetico MSK320R

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Ulteriori informazioni
Corpo
pressogetto di zinco
modello ZM
Distanza di lettura sensore/banda
0.1 … 2 mm
segnale di riferimento O
Guaina di protezione per cavi
PUR, adatto per catene portacavi
a 10 fili, ø4.8 ±0.15 mm
Distanza di lettura sensore/anello
0.1 … 2 mm
segnale di riferimento O
Caratteristica
Dati tecnici
Ulteriori informazioni
Tensione di esercizio
4.5 … 30 V DC
protezione da inversione di polarità
Corrente assorbita
<20 mA con 24 V DC
senza carico
<75 mA
con carico
Circuito di uscita
PP, LD (RS422)
PP solo con 4.5 … 30 V DC e LD solo con 4.5 … 6 V DC
Segnali di uscita
A1, /A1, B1, B/1, A2, /A2, B2, /B2
segnale in quadratura
Livello del segnale in uscita high
>UB -2.5 V
PP
>2.5 V
LD
Livello del segnale in uscita low
<0.8 V
PP
<0.5 V
LD
Elaborazione real-time
output segnali proporzionale a velocità
Tipo di connessione
estremità del cavo aperta
Larghezza di impulso segnale di riferimento
1 Incremento(i)

Rappresentazione grafica del segnale

Nota

Lo stato logico dei segnali A1/B1 non è definito in rapporto ai segnali A2/B2. La posizione di fase A1/B1 e A2/B2 può divergere dalla rappresentazione grafica del segnale.

Caratteristica
Dati tecnici
Ulteriori informazioni
Fattore di scala
1, 2, 4, 8, 16, 32, 64
parametrizzabile per canale
Ripetibilità
±1 Incremento(i)
Range di misura
∞
Velocità periferica
≤25 m/s
Risoluzione
0.0125 mm, , , , , ,
parametrizzabile per canale
Velocità di traslazione
≤25 m/s
Scostamento di linearità
±30 µm a TU = 20 °C
distanza di lettura sensore/banda 1 mm
Caratteristica
Dati tecnici
Ulteriori informazioni
Temperatura ambiente
-40 … 85 °C
Temperatura di stoccaggio
-40 … 85 °C
Umidità relativa dell'aria
100 %
condensazione ammessa
CEM
EN 61326-1
esigenze di immunità nell'industria, valore limite d'emissione classe B
Grado di protezione
IP67
EN 60529
Resistenza alle vibrazioni
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27

Ulteriori informazioni

piedinatura

invertito

Segnale
 Colore cavo
+UB
 marrone
GND
 nero
A1
 rosso
B1
 arancione
/A1
 giallo
/B1
 verde
A2
 blu
B2
 viola
/A2
 bianco
/B2
 grigio

Istruzioni di montaggio

Nei sistemi con punti di riferimento sull'anello magnetico prestare attenzione al corretto allineamento di sensore e anello (vedi immagine).
A, distanza di lettura sensore/anello
 ≤2 mm
B, spostamento laterale
 ±2 mm
C, disassamento
 ±3°
D, inclinazione longitudinale
 ±1°
E, inclinazione laterale
 ±3°
Rappresentazione del sensore simbolica
Rappresentazione del sensore simbolica

Componente di sistema

SIKO Global, Sensore magnetico MSK320R
Sensore magnetico MSK320R
SIKO Global, Banda magnetica MB320/1
Banda magnetica MB320/1
SIKO Global, Anello magnetico MR320
Anello magnetico MR320
SIKO Global, Anello magnetico MRI01
Anello magnetico MRI01
SIKO Global, Anello banda magnetica MBR320
Anello banda magnetica MBR320

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Ulteriori informazioni

Scegli specifica

Lunghezza cavo

00,1

01.0

01.0 0.1 m
01.0 20.0 m, ad incrementi di 1 m
Aumentando la lunghezza del cavo bisogna tenere conto della conseguente perdita di tensione. Ciò va considerato nel progetto elettrico.

risoluzione lineare/
fattore di scala radiale a1/
b1

0,0125/64

0.0125/64

0.0125/64
0.025/32
0.05/16
0.1/8
0.2/4
0.4/2
0.8/1
0

altri su richiesta

risoluzione lineare/
fattore di scala radiale a2/
b2

0,0125/64

0.0125/64

0.0125/64
0.025/32
0.05/16
0.1/8
0.2/4
0.4/2
0.8/1
0

altri su richiesta

Il tuo codice ordine

MSK320R - E1 - 01.0 - I - O - 0.0125/64 - 0.0125/64
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Guida all’uso

PDF

DE | EN

Modello CAD 3D

Link/URL

CAD-Modell

Istruzioni per il montaggio

PDF

DE | EN

Dichiarazioni CE di conformità

PDF

DE | EN

Prodotti simili

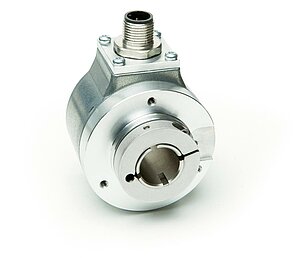

SIKO Global, Trasduttore incrementale IH5815
Trasduttore incrementale IH5815

  • Risoluzione max. 5000 impulsi/giro

  • Albero cavo passante con ø fino a max. 15 mm

  • Assetto di cuscinetti robustissimo

Vai al prodotto
SIKO Global, Trasduttore incrementale IV2800
Trasduttore incrementale IV2800

  • Modello compatto con Ø 28 mm

  • Risoluzione max. 1024 impulsi /giro

  • Assetto di cuscinetti robustissimo

Vai al prodotto

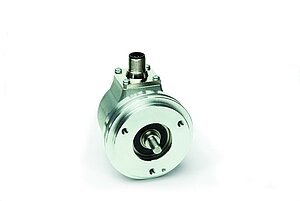

SIKO Global, Trasduttore incrementale IV5800
Trasduttore incrementale IV5800

  • Risoluzione max. 5000 impulsi/giro

  • Grado di protezione IP65 o IP66/IP67

  • Assetto di cuscinetti robustissimo

Vai al prodotto

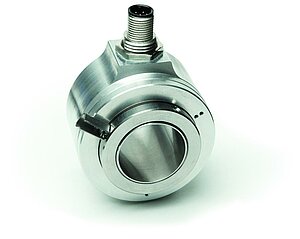

SIKO Global, Trasduttore incrementale IH5828
Trasduttore incrementale IH5828

  • Risoluzione max. 5000 impulsi/giro

  • Albero cavo passante con ø fino a max. 28 mm

  • M12 oppure connessione via cavo

Vai al prodotto

Volume di fornitura

  • MSK320R
  • Istruzioni per il montaggio

Settori rilevanti per il prodotto

Escavatore giallo al lavoro
Macchine edili
Vista posteriore di tre gru mobili gialle
Tecnologia delle gru e di sollevamento
Sistemi encoder SIKO per feedback del motore lineare o rotativo
Motor feedback
Sistemi di posizionamento SIKO per la tecnologia di confezionamento
Tecnologia degli imballaggi
Produzione elettronica altamente precisa grazie alle soluzioni degli encoder di SIKO
Tecnologia di assemblaggio e manipolazione

Lista dei desideri

Lista dei desideri

Contatto

Contatto

SIKO Products Inc., Sede centrale/Distribuzione Nord America

Avete domande sulla nostra azienda o sui nostri prodotti?

Saremo lieti di aiutarti.

sales.us(at)siko-global.com

+1 734 426-3476

Sede centrale

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Germania

Contatto
+49 7661 394-0
info(at)siko-global.com
Abbonarsi alla newsletter
Vieni a trovarci anche su

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Regolazione del formato
  • Automazione mobile
  • Tecnologia di azionamento e robotica
  • Indice prodotti
  • Sistemi di posizionamento
  • Sensori lineari
  • Sensori rotativi
  • Consulenza sui prodotti
  • Assistenza post-vendita
  • Riparazione e manutenzione
  • Corsi di formazione e workshop
  • Area download
  • Download per prodotti fuori produzione
  • Tutorial e video
  • Chi siamo
  • Sala stampa
  • Eventi
  • Contatto
  • Colophon
  • Tutela dei dati
  • Condizioni di vendita
  • Impostazioni dei cookie
© Copyright 2025 SIKO GmbH
