Trasduttore incrementale IV2800

Encoder ottico in miniatura, max. 1024 impulsi/giro
SIKO Global, Trasduttore incrementale IV2800
SIKO Global, Trasduttore incrementale IV2800
Lencoder ottico incrementale IV2800 è solido e convince soprattutto nelle applicazioni che hanno poco spazio a disposizione. Grazie al suo assetto di cuscinetti robustissimo, alle uscite a prova di cortocircuito ed allelevato scarico della trazione, offre la massima affidabilità negli spazi più ristretti!
  • Modello compatto con Ø 28 mm
  • Risoluzione max. 1024 impulsi /giro
  • Assetto di cuscinetti robustissimo
  • Uscite a prova di cortocircuito
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Trasduttore incrementale IV2800

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Albero
acciaio inossidabile
Corpo
alluminio
N. di giri
≤12000 min-1
Momento di inerzia
~0.1 x 10-6 kgm2
Coppia di spunto
0.01 Nm a 20 °C
Carico gravante sull'albero
10 N
radiale
20 N
assiale
Guaina di protezione per cavi
PVC
~ø4.5 mm
Raggio di curvatura
25 mm
statico
75 mm
dinamico
Peso
~0.06 kg

Circuito di uscita PP

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
8 … 30 V DC
protetto da inversione di polarità, l'alimentatore utilizzato è conforme alla classe 2 (UL 1310)
Corrente assorbita
50 mA tipico
senza carico
Livello del segnale in uscita high
≥UB - 3.0 V
con protezione contro i cortocircuiti
Livello del segnale in uscita low
≤0.5 V
con protezione contro i cortocircuiti
Frequenza degli impulsi
≤160 kHz
Carico
±50 mA
max. amm.
Tipo di connessione
estremità del cavo aperta

Circuito di uscita OP

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
8 … 30 V DC
protetto da inversione di polarità, l'alimentatore utilizzato è conforme alla classe 2 (UL 1310)
Corrente assorbita
50 mA tipico
senza carico
Livello del segnale in uscita high
≥UB - 3.0 V
con protezione contro i cortocircuiti
Livello del segnale in uscita low
≤0.5 V
con protezione contro i cortocircuiti
Frequenza degli impulsi
≤160 kHz
Carico
±50 mA
max. amm.
Tipo di connessione
estremità del cavo aperta

Circuito di uscita LD5

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
5 V DC ±5 %
protetto da inversione di polarità, l'alimentatore utilizzato è conforme alla classe 2 (UL 1310)
Corrente assorbita
≤90 mA
senza carico
Livello del segnale in uscita high
≥2.5 V
con protezione contro i cortocircuiti
Livello del segnale in uscita low
≤0.5 V
con protezione contro i cortocircuiti
Frequenza degli impulsi
≤300 kHz
Carico
±20 mA
max. amm.
Tipo di connessione
estremità del cavo aperta

Rappresentazione grafica del segnale

Caratteristica
Dati tecnici
Integrazione
Omologazione
UL
UL 61010-1, file n. E503367

Caratteristiche di sicurezza funzionale

Caratteristica
Dati tecnici
Integrazione
MTTFd
54.2 Anno/i
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-20 … 85 °C
CEM
EN 61000-6-2
immunità / immissione
EN 61000-6-3
emissione elettromagnetica / emissione
Disposizione di sicurezza
UL 61010-1
uso interno, possibile uso esterno, non previsto per radiazioni UV dirette.
Grado di protezione
IP65 (lato corpo)
EN 60529 (grado di protezione non testato da UL)
IP64 (lato albero)
EN 60529 (grado di protezione non testato da UL)
Resistenza allo shock
1000 m/s2, 6 ms
EN 60068-2-27
Resistenza alle vibrazioni
100 m/s2, 10 … 2000 Hz
EN 60068-2-6

Ulteriori informazioni

piedinatura

Segnale
 Colore cavo PP
 Colore cavo OP, LD
GND
 bianco
 bianco
+UB
 marrone
 marrone
A
 verde
 verde
/A
 giallo
B
 giallo
 grigio
/B
 rosa
0
 grigio
 blu
/0
 rosso

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

impulsi/
giro

16

16

16
36
50
100
200
250
400
500
512
1000
1024

Posizione collegamento elettrico

A

A

A

assiale

R

radiale

Lunghezza cavo

00,5

00.5

00.5
in m
02.0
03.0
05.0
08.0
10.0

Circuito di uscita

PP

PP

PP

push-pull

OP

push-pull con inversione

LD5

LineDriver, 5 V

diametro albero

5x10

5x10

5x10

ø5 mm, lunghezza 10 mm

con superficie
6x10

ø6 mm, lunghezza 10 mm

Il tuo codice ordine

IV2800 - AB0 - 16 - E1 - A - 00.5 - F28 - PP - 5x10 - IP64
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Guida all’uso

PDF

DE | EN

Modello CAD 3D

Link/URL

CAD-Modell

Dichiarazioni CE di conformità

PDF

DE | EN

Istruzioni per il montaggio

PDF

DE | EN

Certificato

UL

PDF

EN

Dichiarazioni di conformità UKCA

PDF

EN

Accessori

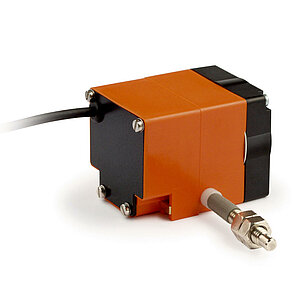

SIKO Global, Trasduttore a filo SG10
Trasduttore a filo SG10

  • Modello compatto

  • Utilizzo universale grazie alle interfacce standardizzate

  • Montaggio facile

Vai al prodotto
SIKO Global, Trasduttore a filo SG21
Trasduttore a filo SG21

  • Trasduttore a filo per encoder con flangia max. Ø 36 mm

  • Corsa utile max. 2000 mm

  • Corpo robusto in pressogetto di zinco, modello resistente, filo ad alta stabilità (Nirosta)

Vai al prodotto

Prodotti simili

SIKO Global, Sensore magnetico MSK320R
Sensore magnetico MSK320R

  • Sicurezza potenziata grazie ai canali di uscita indipendenti fra loro

  • 2 sensori magnetici e 2 condizionatori di segnale in una testa del sensore

  • Lavora con banda magnetica MB320/1, anello magnetico MRI01 o MR320, anello di banda magnetica MBR320

Vai al prodotto
SIKO Global, Trasduttore a filo SG21
Trasduttore a filo SG21

  • Trasduttore a filo per encoder con flangia max. Ø 36 mm

  • Corsa utile max. 2000 mm

  • Corpo robusto in pressogetto di zinco, modello resistente, filo ad alta stabilità (Nirosta)

Vai al prodotto
SIKO Global, Encoder assoluto AH25S
Encoder assoluto AH25S

  • Trasduttore analogico assoluto miniaturizzato

  • Risoluzione 12 bit (4096) su 360°

  • Grado di protezione IP65

Vai al prodotto

Volume di fornitura

  • IV2800
  • Guida all’uso

Settori rilevanti per il prodotto

Escavatore giallo al lavoro
Macchine edili
Assi di legno in un'azienda di falegnameria
Lavorazione del legno
Vista posteriore di tre gru mobili gialle
Tecnologia delle gru e di sollevamento
Sistemi encoder SIKO per feedback del motore lineare o rotativo
Motor feedback
Sistemi di posizionamento SIKO per la tecnologia di confezionamento
Tecnologia degli imballaggi
Produzione elettronica altamente precisa grazie alle soluzioni degli encoder di SIKO
Tecnologia di assemblaggio e manipolazione

Lista dei desideri

Lista dei desideri

Contatto

Contatto

SIKO Products Inc., Sede centrale/Distribuzione Nord America

Avete domande sulla nostra azienda o sui nostri prodotti?

Saremo lieti di aiutarti.

sales.us(at)siko-global.com

+1 734 426-3476

Sede centrale

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Germania

Contatto
+49 7661 394-0
info(at)siko-global.com
Abbonarsi alla newsletter
Vieni a trovarci anche su

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Regolazione del formato
  • Automazione mobile
  • Tecnologia di azionamento e robotica
  • Indice prodotti
  • Sistemi di posizionamento
  • Sensori lineari
  • Sensori rotativi
  • Consulenza sui prodotti
  • Assistenza post-vendita
  • Riparazione e manutenzione
  • Corsi di formazione e workshop
  • Area download
  • Download per prodotti fuori produzione
  • Tutorial e video
  • Chi siamo
  • Sala stampa
  • Eventi
  • Contatto
  • Colophon
  • Tutela dei dati
  • Condizioni di vendita
  • Impostazioni dei cookie
© Copyright 2025 SIKO GmbH
