Inkrementalgeber IV2800

Inkrementalgeber IV2800

optischer Miniaturdrehgeber, max. 1024 Impulse/Umdrehung
SIKO Global, Inkrementalgeber IV2800
SIKO Global, Inkrementalgeber IV2800
Der optische inkrementelle Drehgeber IV2800 ist hart im Nehmen und überzeugt speziell in Applikationen bei dem nur wenig Bauraum zur Verfügung steht. Er bietet mit seinem robusten Lageraufbau, seine kurzschlussfesten Ausgänge und der hohen Zugentlastung Zuverlässigkeit auf kleinstem Raum!
  • kleine Bauform Ø 28 mm
  • Auflösung max. 1024 Impulse/Umdrehung
  • robuster Lageraufbau
  • kurzschlussfeste Ausgänge
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation North America
+1 734 426-3476 konner.fierek(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Inkrementalgeber IV2800

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Welle
Edelstahl rostfrei
Gehäuse
Aluminium
Drehzahl
≤12000 min⁻¹
Trägheitsmoment
~0.1 x 10-6 kgm2
Anlaufdrehmoment
0.01 Nm bei 20 °C
Wellenbelastung
10 N
radial
20 N
axial
Kabelmantel
PVC
~ø4.5 mm
Biegeradius Kabel
25 mm
statisch
75 mm
dynamisch
Gewicht
~0.06 kg

Ausgangsschaltung PP

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
8 … 30 V DC
verpolsicher, das eingesetzte Netzteil entspricht Class 2 (UL 1310)
Stromaufnahme
50 mA typisch
ohne Last
Ausgangssignalpegel high
≥UB - 3.0 V
kurzschlussfest
Ausgangssignalpegel low
≤0.5 V
kurzschlussfest
Impulsfrequenz
≤160 kHz
Last
±50 mA
max. zul.
Anschlussart
offenes Kabelende

Ausgangsschaltung OP

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
8 … 30 V DC
verpolsicher, das eingesetzte Netzteil entspricht Class 2 (UL 1310)
Stromaufnahme
50 mA typisch
ohne Last
Ausgangssignalpegel high
≥UB - 3.0 V
kurzschlussfest
Ausgangssignalpegel low
≤0.5 V
kurzschlussfest
Impulsfrequenz
≤160 kHz
Last
±50 mA
max. zul.
Anschlussart
offenes Kabelende

Ausgangsschaltung LD5

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
5 V DC ±5 %
verpolsicher, das eingesetzte Netzteil entspricht Class 2 (UL 1310)
Stromaufnahme
≤90 mA
ohne Last
Ausgangssignalpegel high
≥2.5 V
kurzschlussfest
Ausgangssignalpegel low
≤0.5 V
kurzschlussfest
Impulsfrequenz
≤300 kHz
Last
±20 mA
max. zul.
Anschlussart
offenes Kabelende

Signalbild

Merkmal
Technische Daten
Ergänzung
Zulassung
UL
UL 61010-1, File Nr. E503367

Kenndaten funktionale Sicherheit

Merkmal
Technische Daten
Ergänzung
MTTFd
54.2 Jahr(e)
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-20 … 85 °C
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-3
Störaussendung / Emission
Sicherheitsbestimmung
UL 61010-1
Innenanwendung, Außenanwendung möglich, nicht für direkte UV-Einstrahlung vorgesehen.
Schutzart
IP65 (Gehäuseseite)
EN 60529 (Schutzart nicht untersucht durch UL)
IP64 (Wellenseite)
EN 60529 (Schutzart nicht untersucht durch UL)
Schockfestigkeit
1000 m/s2, 6 ms
EN 60068-2-27
Vibrationsfestigkeit
100 m/s2, 10 … 2000 Hz
EN 60068-2-6

Mehr Informationen

Anschlussbelegung

Signal
 Kabelfarbe PP
 Kabelfarbe OP, LD
GND
 weiß
 weiß
+UB
 braun
 braun
A
 grün
 grün
/A
 gelb
B
 gelb
 grau
/B
 rosa
0
 grau
 blau
/0
 rot

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Impulse/
Umdrehung

16

16

16
36
50
100
200
250
400
500
512
1000
1024

Lage elektrischer Anschluss

A

A

A

axial

R

radial

Kabellänge

00,5

00.5

00.5
in m
02.0
03.0
05.0
08.0
10.0

Ausgangsschaltung

PP

PP

PP

Push-Pull

OP

Push-Pull mit Invertierung

LD5

LineDriver, 5 V

Wellendurchmesser

5x10

5x10

5x10

ø5 mm, Länge 10 mm

mit Fläche
6x10

ø6 mm, Länge 10 mm

Ihr Bestellschlüssel

IV2800 - AB0 - 16 - E1 - A - 00.5 - F28 - PP - 5x10 - IP64
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

3D-CAD Modell

Link/URL

CAD-Modell

EU-Konformitätserklärungen

PDF

DE | EN

Montageanleitung

PDF

DE | EN

Zertifikat

UL

PDF

EN

UKCA-Konformitätserklärungen

PDF

EN

Zubehör

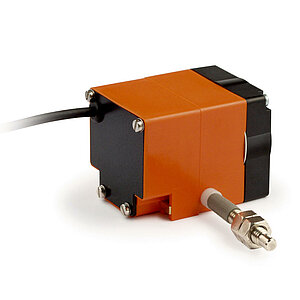

SIKO Global, Seilzuggeber SG10
Seilzuggeber SG10

  • kompakte Bauform

  • universell einsetzbar durch standardisierte Schnittstellen

  • einfache Montage

Zum Produkt

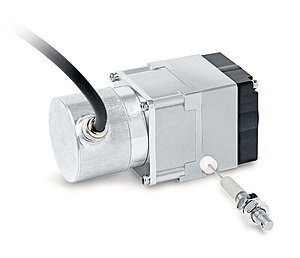

SIKO Global, Seilzuggeber SG21
Seilzuggeber SG21

  • Seilzuggeber für Drehgeber mit Flansch max. Ø36 mm

  • Messlänge bis 2000 mm

  • stabiles Zinkdruckgussgehäuse, robuste Bauweise, stabiles Messseil (rostfrei)

Zum Produkt

Vergleichbare Produkte

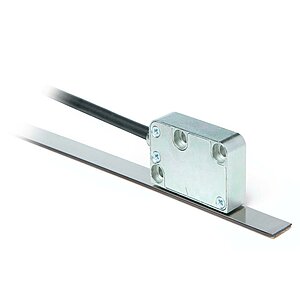

SIKO Global, Magnetsensor MSK320R
