Trasduttore incrementale IV5800
Encoder ottico standard robusto, albero sporgente
- Risoluzione max. 5000 impulsi/giro
- Grado di protezione IP65 o IP66/IP67
- Assetto di cuscinetti robustissimo
- Temperatura di lavoro -40 … 85 °C
- Elevata resistenza agli urti ed alle vibrazioni
Disegno tecnico
Dati tecnici
Tabella misure
|
Quota ød [mm] |
Quota L [mm] |
|
6 |
10 |
|
8 |
15 |
|
10 |
20 |
Circuito di uscita PP
Circuito di uscita OP
circuito di uscita LD
Rappresentazione grafica del segnale
Caratteristiche di sicurezza funzionale
Ulteriori informazioni
piedinatura
Circuito di uscita LD, PP, OP
|
Segnale OP, LD |
"Segnale PP " |
Colore cavo E1 |
|
/B |
nc |
rosa |
|
+SUB (Linea Sense) |
+SUB (Linea Sense) |
rossoblu |
|
0 |
0 |
blu |
|
/0 |
nc |
rosso |
|
A |
A |
verde |
|
/A |
nc |
giallo |
|
B |
B |
grigio |
|
GND |
GND |
bianco |
|
SGND (linea Sense) |
SGND (linea Sense) |
grigio-rosa |
|
+UB |
+UB |
marrone |
Circuito di uscita PP
|
Segnale |
PIN E12 |
|
GND |
1 |
|
+UB |
2 |
|
A |
3 |
|
B |
4 |
|
0 |
5 |
Circuito di uscita LD, OP
|
Segnale |
PIN E2 |
|
/B |
1 |
|
+SUB (Linea Sense) |
2 |
|
0 |
3 |
|
/0 |
4 |
|
A |
5 |
|
/A |
6 |
|
nc |
7 |
|
B |
8 |
|
nc |
9 |
|
GND |
10 |
|
SGND (linea Sense) |
11 |
|
+UB |
12 |
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Ulteriori informazioni
impulsi/
giro
50
Tipo di connessione
E1
Posizione collegamento elettrico
A
Lunghezza cavo
01.0
Tipo di montaggio
M1
Circuito di uscita
PP
diametro albero x lunghezza
6x10
Grado di protezione
IP65

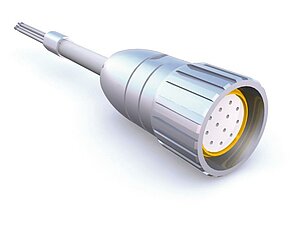

Accessori
Prodotti simili
Volume di fornitura
- IV5800
- Guida all’uso
