Indicatore di posizione elettronico AP05

con interfaccia bus
SIKO Global, Indicatore di posizione elettronico AP05
SIKO Global, Indicatore di posizione elettronico AP05
SIKO Global, Indicatore di posizione elettronico AP05
SIKO Global, Indicatore di posizione elettronico AP05
SIKO Global, Indicatore di posizione elettronico AP05
SIKO Global, Indicatore di posizione elettronico AP05
SIKO Global, Indicatore di posizione elettronico AP05
L’indicatore di posizione AP05 accompagna l’operatore in modo intuitivo ad una corretta regolazione macchina in caso di cambio di prodotto o formato. Il display a retroilluminazione ottimizzato indica i valori nominali e reali con estrema precisione. Due LED indicano inequivocabilmente all’operatore la direzione in cui va effettuata la regolazione. In tal modo gli indicatori di posizione AP05 consentiranno di evitare in futuro gli errori di regolazione rendendo infallibili le macchine di produzione flessibili.
  • Indicatore di posizione elettronico con interfaccia bus/dati
  • LCD a due righe con retroilluminazione
  • Visualizzazione del valore nominale e reale con compensazione integrata
  • Guida utente mediante LED di stato
  • Albero cavo con Ø 20 mm e anello di bloccaggio in acciaio inox
  • Elevata resistenza ai colpi grazie al vetro protettivo del display
  • Interfaccia RS485 integrata, opzionale CAN bus o IO-Link
  • Sensori robusti grazie a scansione magnetica
  • Compatibile per montaggio su indicatore di posizione AP04 e DA04
  • Grado di protezione IP53, opzionale IP65
  • Industry 4.0 ready
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Guarda il video dell'esperto
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Indicatore di posizione elettronico AP05

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Ulteriori informazioni
Albero
materiale sintetico
Corpo
materiale sintetico rinforzato
filettatura della spina ottone nichelato / Conduttore di messa a terra in metallo
Colore
nero, RAL 9005
anello di bloccaggio
acciaio inossidabile
N. di giri
≤500 min-1
Guaina di protezione per cavi
PUR
Tipo di connessione E15X, E12X
Raggio di curvatura
≥30 mm
posato solidamente
Peso
~0.07 kg

Interfaccia CANopen

Caratteristica
Dati tecnici
Ulteriori informazioni
Tensione di esercizio
24 V DC ±20 %
protezione da inversione di polarità
Corrente assorbita
~30 mA
Durata batteria
~8 Anno/i
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Visualizzazione/Range di visualizzazione
LCD a 5 caratteri, 7 segmenti, h ~ 6 mm
punti decimali, 2 righe, caratteri speciali (LED con retroilluminazione bianco/rosso)
Caratteri speciali
freccia in senso orario, freccia in senso antiorario, dimensione incrementale, batteria
Indicazione di stato
2 LED bicolori (rosso/verde)
stato posizione, parametrizzabile
Tasti
funzione dimensione incrementale, parametrizzare, calibrare
Interfaccia
CANopen
senza separazione galvanica
Tipo di connessione
2 connettori M8 (codifica A)
a 4 poli, 1 connettore femmina, 1 connettore maschio
messa a terra con conn. maschio faston 6.3 mm

Interfaccia RS485

Caratteristica
Dati tecnici
Ulteriori informazioni
Tensione di esercizio
24 V DC ±20 %
protezione da inversione di polarità
Corrente assorbita
~30 mA
Durata batteria
~8 Anno/i
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Visualizzazione/Range di visualizzazione
LCD a 5 caratteri, 7 segmenti, h ~ 6 mm
punti decimali, 2 righe, caratteri speciali (LED con retroilluminazione bianco/rosso)
Caratteri speciali
freccia in senso orario, freccia in senso antiorario, dimensione incrementale, batteria
Indicazione di stato
2 LED bicolori (rosso/verde)
stato posizione, parametrizzabile
Tasti
funzione dimensione incrementale, parametrizzare, calibrare
Interfaccia
RS485
senza separazione galvanica
Tipo di connessione
2 connettori M8 (codifica A)
a 4 poli, 1 connettore femmina, 1 connettore maschio
messa a terra con conn. maschio faston 6.3 mm

Interfaccia IO-Link

Caratteristica
Dati tecnici
Ulteriori informazioni
Tensione di esercizio
18 … 30 V DC
protezione da inversione di polarità
Corrente assorbita
~30 mA
Durata batteria
~8 Anno/i
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Visualizzazione/Range di visualizzazione
LCD a 5 caratteri, 7 segmenti, h ~ 6 mm
punti decimali, 2 righe, caratteri speciali (LED con retroilluminazione bianco/rosso)
Caratteri speciali
freccia in senso orario, freccia in senso antiorario, dimensione incrementale, batteria
Indicazione di stato
2 LED bicolori (rosso/verde)
stato posizione, parametrizzabile
Tasti
funzione dimensione incrementale, parametrizzare, calibrare
Interfaccia
IO-Link versione 1.1
secondo IEC 61131-9 V1.1.2, incl. Package 2015 & Corrigendum
Tipo di connessione
1 connettore M8 (codifica A)
a 4 poli, 1 connettore maschio (tipo di connessione EX)
1 connettore M12 (codifica A)
a 4 poli, 1 connettore maschio (tipo di connessione E12X)
messa a terra con conn. maschio faston 6.3 mm
Caratteristica
Dati tecnici
Ulteriori informazioni
Scansione
magnetico
Risoluzione
720 Incrementi/rivoluzione
valore visualizzato/giro liberamente parametrizzabile
Range di misura
≤932067 rotaciones
Caratteristica
Dati tecnici
Ulteriori informazioni
Temperatura ambiente
… 60 °C
Temperatura di stoccaggio
-20 … 80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
EN 61326-1
esigenze di immunità nell'industria, valore limite d'emissione classe B
Disposizione di sicurezza
DIN EN 61010-1 (VDE 0411-1), UL 61010-1
Alimentazione con potenza limitata in conformità a DIN EN 61010-1 paragrafo 9.4.
Grado di protezione
IP53
EN 60529, in stato montato, con controconnettore montato
IP65
EN 60529, in stato montato, con controconnettore montato
Resistenza allo shock
≤500 m/s2, 11 ms
EN 60068-2-27, mezzo seno, 3 assi (+/-), 3 shock ognuno
Resistenza alle vibrazioni
≤100 m/s2, 10 … 2000 Hz
EN 60068-2-6, 3 assi, 10 cicli ognuno

Ulteriori informazioni

piedinatura

Interfacce

IO-Link
 RS485
 CAN
 PIN
L+ (+UB)
 TxRx-/DÜB
 CANL
 1
nc
 TxRx+/DÜA
 CANH
 2
L- (GND)
 +24 V DC
 +24 V DC
 3
C/Q
 GND
 GND
 4

Industria 4.0

Nella maggior parte dei casi, lo scambio di dati con gli indicatori di posizione è limitato allo scambio dei dati di processo. Oltre ai dati di processo, i display intelligenti offrono ulteriori informazioni che possono essere valutate per il monitoraggio dello stato "Condition Monitoring" fino alla manutenzione predittiva "Predictive Maintenance":
Dati di processo
 Smart Value
 Smart Function
Posizione reale
 Tensione batteria
 Pianificazione sostituzione batteria
"Posizione desiderata "
 Velocità
 Sovraccarico

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Ulteriori informazioni

Scegli specifica

Interfaccia/
protocollo

IOL

IOL

IOL

IO-Link

S3/09

RS485/SIKONETZ5

CAN

CANopen

albero cavo/
diametro

20

20

20

ø20 mm

RH12
RH14
RH15
RH16
bussole di riduzione
0

altri su richiesta

Piastra intermedia

OZP

OZP

OZP

senza

ZP04

ZP09

adattamento DA09S

Grado di protezione

IP53

IP53

IP53

IP53

IP65

IP65

Tipo di connessione

EX

EX

EX

connettore industriale

senza cavo
E12X

uscita cavo

solo con IO-Link
E15X

uscita cavo

solo con S3/09, CAN

Software

S

S

S

software standard

SW04

compatibile con AP04-CAN

SW05

compatibile con AP04-SN5

SW06

compatibile con AP04-SN3/4

Il tuo codice ordine

AP05 - IOL - 20 - A - OZP - IP53 - EX - S
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Guida all’uso

PDF

DE | EN

Manuale

CANopen

PDF

DE
EN

CANopen SW04

PDF

DE
EN

IO-Link

PDF

DE
EN

SIKONETZ5

PDF

DE
EN

SW01

PDF

EN

SW08

PDF

DE
EN

Modello CAD 3D

Link/URL

CAD-Modell

Dichiarazioni di conformità UKCA

PDF

EN

Istruzioni per il montaggio

PDF

DE | EN

SW02

PDF

DE | EN

SW03

PDF

DE | EN

SW04, SW05, SW08

PDF

DE | EN

SW06

PDF

DE | EN

Setup-Package

ZIP

Download

Dichiarazioni CE di conformità

PDF

DE | EN | FR

Scheda tecnica di sicurezza

PDF

EN

Accessori

SIKO Global, Piastra di bloccaggio pneumatica KP09P
Piastra di bloccaggio pneumatica KP09P

  • Piastra di bloccaggio pneumatica per bloccare l'albero

  • Dimensioni raccordo aria compressa a scelta

  • Montaggio e riqualificazione facili

Vai al prodotto
SIKO Global, Piastra di bloccaggio KPE04
Piastra di bloccaggio KPE04

  • Profilo adatto per gli indicatori di posizione DE04, AP05

  • Per alberi con diametro 10 … 20 mm

  • Posizione leva di bloccaggio laterale

Vai al prodotto
SIKO Global, Easy touch control ETC5000
Easy touch control ETC5000

  • Sistema di controllo per indicatori di posizione e attuatori

  • Sistema di comando touch screen intuitivo per il cambio formato

  • Comandabili fino a 31 apparecchiature

Vai al prodotto
SIKO Global, Prolunga cavo KV04S1
Prolunga cavo KV04S1

  • Connettore precablato

  • Lunghezza cavi fino a 10 m

  • Tecnologia di connessione M8, 4 poli

Vai al prodotto
SIKO Global, Unità batteria ZB1027
Unità batteria ZB1027

  • Unità di batterie e portabatterie con contatti

  • Per la sostituzione facile e affidabile della batteria back-up

Vai al prodotto
SIKO Global, Panoramica Controconnettore
Panoramica Controconnettore

  • Controconnettore diritto

  • Controconnettore angolato

  • Connettore D-SUB

Vai al prodotto
Ulteriori accessori
Codice di ordinazione
Controconnettore, a 4 poli, connettore femmina
84209
Controconnettore, a 4 poli, connettore maschio
84210
Connettore terminale per bus, a 4 poli, connettore maschio
BAS-0005

Prodotti simili

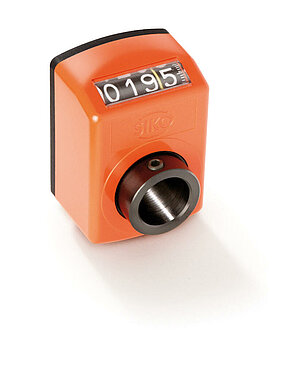

SIKO Global, Indicatore di posizione digitale DA04
Indicatore di posizione digitale DA04

  • Albero cavo max. Ø 14 mm

  • Contatore con 4 decadi e microlettura

  • Opzionale con blocco

Vai al prodotto
SIKO Global, Indicatore di posizione elettronico AP20
Indicatore di posizione elettronico AP20

  • Bus di campo industriale Ethernet integrato

  • LCD a due righe con retroilluminazione

  • Visualizzazione del valore nominale e reale con compensazione integrata

Vai al prodotto
SIKO Global, Indicatore di posizione elettronico AP20S
Indicatore di posizione elettronico AP20S

  • Indicatore di posizione elettronico con collegamento a innesto per sensore magnetico

  • Bus di campo industriale Ethernet integrato

  • LCD a due righe con retroilluminazione

Vai al prodotto

Volume di fornitura

  • AP05
  • Istruzioni per il montaggio

Rapporti sulle applicazioni SIKO

Macchina per l'etichettatura con indicatori di posizione SIKO e motori di posizionamento

Pharma 4.0 con regolazione intelligente del formato

"Regolazione del formato" non è necessariamente un concetto che suscita immediatamente interesse nell'industria farmaceutica. Tuttavia, considerando le sfide nella produzione farmaceutica, caratterizzate dalla pressione in termini di costi e di competitività, nonché da regolamenti rigorosi, la…

Per saperne di più
Deckel-Tray-Packer SOMIC 424 DT

Il produttore di macchinari per l'imballaggio SOMIC punta sugli indicatori di posizione elettronici AP05 di SIKO

Quando le aziende hanno bisogno di macchinari per l'imballaggio per i propri prodotti, siano essi capsule dei caffè, caramelle per la tosse, batterie o cerotti, al momento di effettuare l’investimento è molto importante trovare una soluzione il più flessibile possibile, che sia in grado di gestire…

Per saperne di più
Grande linea di macchine per l'imballaggio nella sala produzione

L'indicatore di posizione SIKO garantisce la sicurezza dei processi nei sistemi "Track & Trace" di WIPOTEC-OCS

Una questione che continua a far discutere il settore farmaceutico è la Direttiva Europea 2011/62/UE, meglio nota come Direttiva anticontraffazione (FMD) che, dal 9 febbraio 2019, ha reso obbligatorio per tutti i medicinali soggetti a prescrizione medica di essere contrassegnati da un codice…

Per saperne di più
Macchina Packsys Global FlexSeamer per la produzione di tubi

Sicurezza del processo nella produzione di tubi: in che modo PackSys Global ottimizza la produzione con la tecnologia SIKO

Tubi grandi, tubi piccoli, tubi allungati, tubi spessi, tubi piatti, tubi in miniatura: i tubi vengono prodotti in innumerevoli dimensioni e formati nei settori dell’igiene orale, della cosmetica e dell’industria farmaceutica. Le macchine su cui vengono prodotti gli imballaggi per dentifrici o…

Per saperne di più

Settori rilevanti per il prodotto

Assi di legno in un'azienda di falegnameria
Lavorazione del legno
Sistemi di posizionamento SIKO per la tecnologia di confezionamento
Tecnologia degli imballaggi

Lista dei desideri

Lista dei desideri

Contatto

Contatto

SIKO Products Inc., Sede centrale/Distribuzione Nord America

Avete domande sulla nostra azienda o sui nostri prodotti?

Saremo lieti di aiutarti.

sales.us(at)siko-global.com

+1 734 426-3476

Sede centrale

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Germania

Contatto
+49 7661 394-0
info(at)siko-global.com
Abbonarsi alla newsletter
Vieni a trovarci anche su

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Regolazione del formato
  • Automazione mobile
  • Tecnologia di azionamento e robotica
  • Indice prodotti
  • Sistemi di posizionamento
  • Sensori lineari
  • Sensori rotativi
  • Consulenza sui prodotti
  • Assistenza post-vendita
  • Riparazione e manutenzione
  • Corsi di formazione e workshop
  • Area download
  • Download per prodotti fuori produzione
  • Tutorial e video
  • Chi siamo
  • Sala stampa
  • Eventi
  • Contatto
  • Colophon
  • Tutela dei dati
  • Condizioni di vendita
  • Impostazioni dei cookie
© Copyright 2025 SIKO GmbH
