Capteur magnétique MSA213K
Absolu haute résolution, interface IO-Link, connecteur orientable
- Résolution absolue élevée 1 µm
- Reproductibilité ±1 μm max.
- Distance de lecture ≤0.8 mm
- Plage de mesure 0 à 16 m
- LED de fonction et d'affichage d'état
- Interface IO-Link
- en option signaux incrémentaux supplémentaires LD
- Connectique M12 (codage A), pivotant
- Industrie 4.0 ready
Dessin industriel
Caractéristiques techniques
Image de signal, circuit de sortie LD
Intervalle entre les impulsions, circuit de sortie LD
Vitesse de déplacement
|
Vitesse de déplacement Vmax [m/s] |
|||||||
|
Résolution [µm] |
1 |
10.00 |
5.00 |
2.00 |
1.00 |
0.50 |
0.20 |
|
5 |
25.00 |
25.00 |
10.00 |
5.00 |
2.50 |
1.00 |
|
|
10 |
25.00 |
25.00 |
20.00 |
10.00 |
5.00 |
2.00 |
|
|
Intervalle d'impulsions [μs] |
0.10 |
0.20 |
0.50 |
1.00 |
2.00 |
5.00 |
|
|
Fréquence de comptage [kHz] |
2500.00 |
1250.00 |
500.00 |
250.00 |
125.00 |
50.00 |
|
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
Plus d’informations
affectation des broches
Interface IO-Link sans LD
|
Signal |
PIN |
|
L+ (+UB) |
1 |
|
I/Q |
2 |
|
L- (GND) |
3 |
|
C/Q |
4 |
Interface IO-Link avec LD
|
Signal |
PIN |
|
nc |
1 |
|
nc |
2 |
|
nc |
3 |
|
nc |
4 |
|
L+ (+UB) |
5 |
|
/A |
6 |
|
A |
7 |
|
/B |
8 |
|
B |
9 |
|
C/Q |
10 |
|
I/Q |
11 |
|
L- (GND) |
12 |
Industrie 4.0
|
Données de processus |
Smart Value |
Smart Function |
|
Position réelle |
-- |
Surveillance de la plausibilité |
Instruction de montage
|
A, distance de lecture capteur / bande |
≤0.8 mm |
|
B, décalage latéral |
±0.6 mm |
|
C, défaut d'alignement |
±1° |
|
D, inclinaison longitudinale |
la distance de lecteur capteur/bande max. A ne doit être dépassée en aucun point. |
|
E, inclinaison latérale |
la distance de lecteur capteur/bande max. A ne doit être dépassée en aucun point. |
Composant du système
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Circuit de sortie
LD
résolution incrémentale
1
Intervalle entre les impulsions
0.1

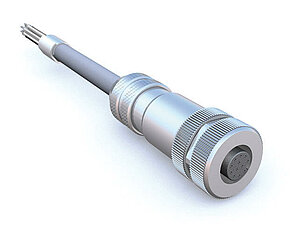

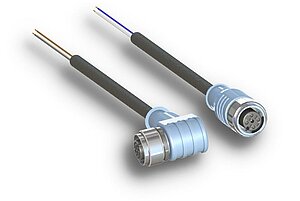

Accessoires
Étendue de la livraison
- MSA213K
- Vernier d‘écartement
- Instructions abrégées
