Sensor magnético MSA213K
De alta resolución absoluta, interfaz IO-Link, enchufe giratorio
- Elevada resolución absoluta 1 µm
- Precisión de repetición máx. ±1 μm
- Distancia de lectura ≤0.8 mm
- Gama de medición 0 … 16 m
- LED indicadores del funcionamiento y estado
- Interfaz IO-Link
- Señales incrementales adicionales opcionales LD
- Técnica de conexión M12 (codificado A), giratorio
- Industrie 4.0 ready
Dibujo técnico
Datos técnicos
Indicación dada por una señal, conexión de salida LD
Distancia entre impulsos, conexión de salida LD
Velocidad de desplazamiento
|
Velocidad de desplazamiento Vmax [m/s] |
|||||||
|
Resolución [µm] |
1 |
10.00 |
5.00 |
2.00 |
1.00 |
0.50 |
0.20 |
|
5 |
25.00 |
25.00 |
10.00 |
5.00 |
2.50 |
1.00 |
|
|
10 |
25.00 |
25.00 |
20.00 |
10.00 |
5.00 |
2.00 |
|
|
Distancia entre impulsos [μs] |
0.10 |
0.20 |
0.50 |
1.00 |
2.00 |
5.00 |
|
|
Frecuencia de conteo [kHz] |
2500.00 |
1250.00 |
500.00 |
250.00 |
125.00 |
50.00 |
|
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
Más informaciones
asignación de pines
Interfaz IO-Link sin LD
|
Señal |
PIN |
|
L+ (+UB) |
1 |
|
I/Q |
2 |
|
L- (GND) |
3 |
|
C/Q |
4 |
Interfaz IO-Link con LD
|
Señal |
PIN |
|
nc |
1 |
|
nc |
2 |
|
nc |
3 |
|
nc |
4 |
|
L+ (+UB) |
5 |
|
/A |
6 |
|
A |
7 |
|
/B |
8 |
|
B |
9 |
|
C/Q |
10 |
|
I/Q |
11 |
|
L- (GND) |
12 |
Industria 4.0
|
Datos del proceso |
Smart Value |
Smart Function |
|
Posición real |
-- |
Control de plausibilidad |
Observación de montaje
|
A, Distancia de lectura sensor/cinta |
≤0.8 mm |
|
B, desplazamiento lateral |
±0.6 mm |
|
C, Error de alineación |
±1° |
|
D, Inclinación longitudinal |
no se puede sobrepasar en ningún punto la máx. distancia de lectura sensor/cinta A |
|
E, Inclinación lateral |
no se puede sobrepasar en ningún punto la máx. distancia de lectura sensor/cinta A |
Componente del sistema
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Conexión de salida
LD
resolución incremental
1
Distancia entre impulsos
0.1

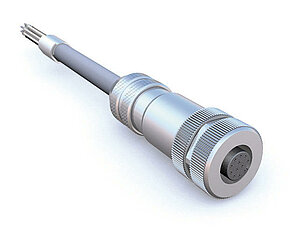

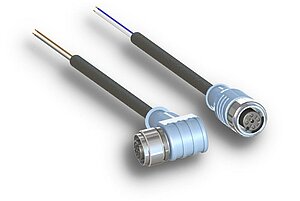

Accesorios
Volumen del suministro
- MSA213K

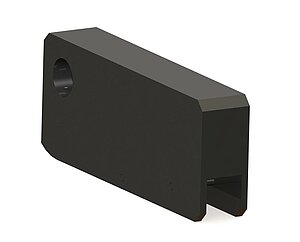

- Calibre distanciador
- Instrucciones breves
