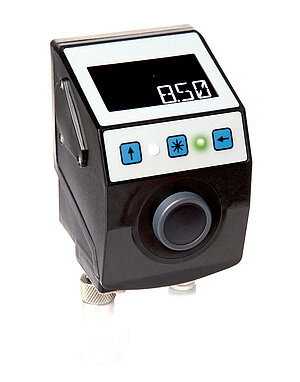

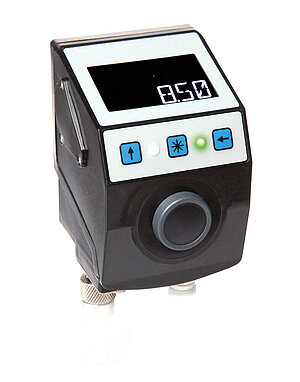

Indicateur de position électronique AP10

avec interface

L'indicateur de position AP10 avec interface de communication sert à surveiller le réglage de format afin de réduire le temps d'équipement et d'accroître l'efficacité de la machine. La lecture est optimisée pour un guidage intuitif de l'utilisateur : l'écran rétroéclairé affiche clairement les valeurs de consigne et réelle et les deux LED indiquent clairement la direction dans laquelle le réglage doit être effectué. L'interface IO-Link permet une intégration simple et sûre dans les machines de construction modulaire.

Indicateur de position électronique avec interface
Arbre creux en acier spécial ø 20 mm, en option jusqu'à ø 25.4 mm
Afficheur rétroéclairé
LCD deux lignes pour valeurs de consigne et effective
Remise à zéro, coordonnée incrémentale, décalage à entrer au clavier
Interface RS485 intégrée, CAN-Bus ou IO-Link en option
Capteurs robustes à détection magnétique
Guidage de l'utilisation avec des LED d'état
Montage compatible avec l'afficheur de position DA09S
Indice de protection IP53, en option IP65
Industrie 4.0 ready

Ben King

Inside Sales

+1 734 426-3476 ben.king(at)siko-global.com

Cary Mulvany

Manager Business Unit Changeover Solutions

+1 734 426-3476 cary.mulvany(at)siko-global.com

Ajouter à la liste aide-mémoire

Plus d’informations

affectation des broches

Interfaces

RS485	CAN-Bus	IO-Link	PIN
TxRx-/DÜB	CANL	L+ (+UB)	1
TxRx+/DÜA	CANH	nc	2
+UB	+UB	L- (GND)	3
GND	GND	C/Q	4

Industrie 4.0

L'échange de données avec les indicateurs de position se limite dans la plupart des cas à l'échange de données de processus. Outre les données de processus, les indicateurs intelligents offrent des informations complémentaires pouvant être exploitées pour la surveillance de l'état « Condition Monitoring » jusqu'à la maintenance prévisionnelle « Predictive Maintenance » :

Données de processus	Smart Value	Smart Function
Position réelle	Tension de la batterie	Planning changement de batterie
"Position cible "	Vitesse	Surcharge

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

Interface/
protocole

CAN

CANopen

S3/09

RS485/SIKONETZ5

IOL

IO-Link

arbre creux/
diamètre

20

ø 20 mm

25,4

ø25.4 mm

RH14

douilles de réduction

0

autres sur demande

pointeau anti-couple/
position

II

distance 30 mm

I

distance 22 mm

en option

Type de protection

IP53

IP65

Fenêtre

SF

film protecteur

K

plastique

protection contre les chocs

Votre clé de commande

AP10 - CAN - 20 - A - II - IP53 - EX - SF - S

Désirez-vous une offre sans engagement ?

Quantité:

Téléchargements

Fiche de données

PDF

Instructions abrégées

PDF

DE | EN

Manuel

CANopen

PDF

DE

EN

IO-Link

PDF

DE

EN

SIKONETZ5

PDF

DE

EN

Modèle 3D-CAO

Lien/URL

Certificate de conformité EU

PDF

DE | EN | FR

Fiche technique de sécurité

PDF

EN

Instructions de montage

PDF

DE | EN

Package d'installation

ZIP

Téléchargement

Certificat

UL

PDF

EN

Certificate de conformité UKCA

PDF

EN

Étendue de la livraison

AP10
Instructions de montage
