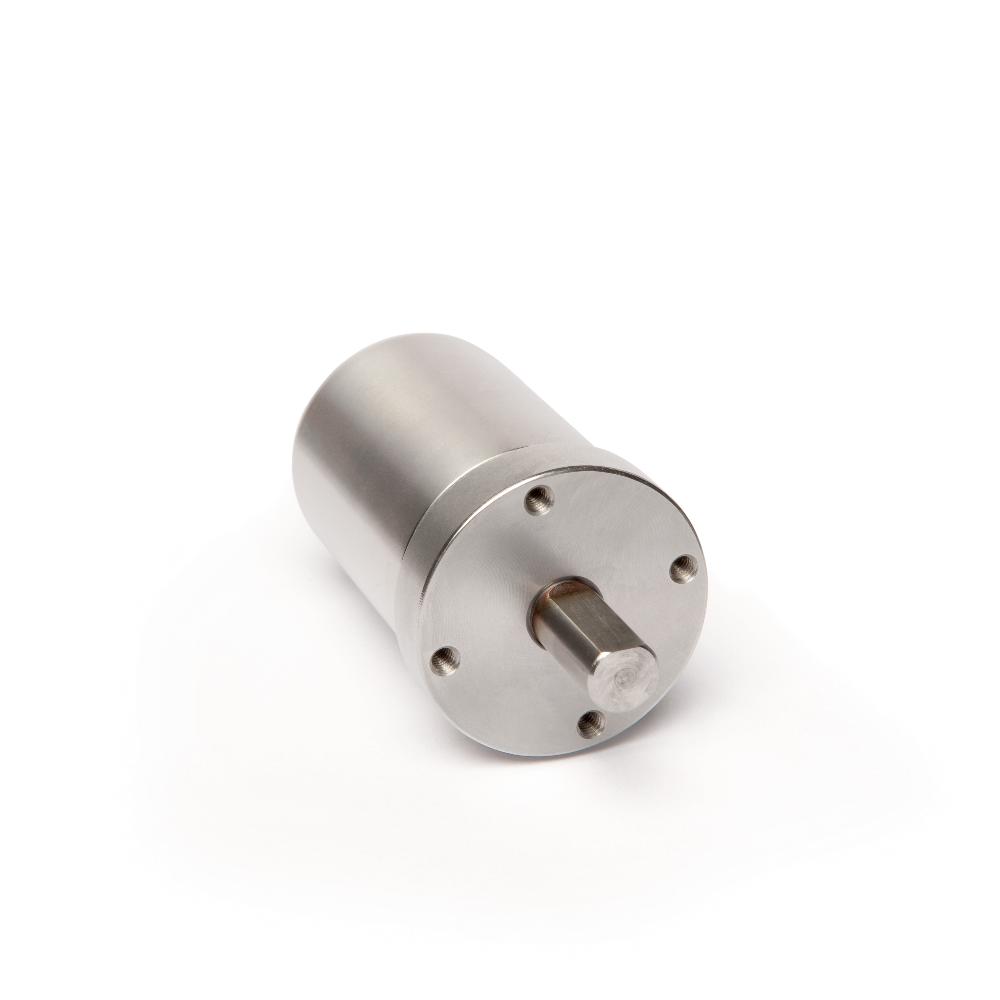

Codeur de valeur absolue WV42HD
Codeur rotatif absolu Heavy Duty
- Heavy Duty Design en acier inox
- Modèle compact (diamètre 42 mm)
- Type de protection IP6K9K, IP68
- Résistant au brouillard salin et aux acides
- Interfaces CANopen, SSI, analogique
- Multiturn sans batterie
- Charge élevée de l'arbre jusqu'à 270 N
- Multi-tours 16 bits (65536 rotation)
- Tour simple 13 bits (8192 rotations)
Dessin industriel
Caractéristiques techniques
Transducteur de mesure, sortie de tension
Transducteur de mesure, sortie de tension
Interface CANopen
Interface SSI
Plus d’informations
affectation des broches
Interface MWI/MWU
|
Signal |
PIN |
|
IOUT/UOUT |
1 |
|
GND |
2 |
|
+UB |
3 |
|
Set 2 |
4 |
|
Set 1 |
5 |
Interface SSI
|
Signal |
PIN |
|
GND |
1 |
|
+UB |
2 |
|
Cadence+ SSI |
3 |
|
Cadence- SSI |
4 |
|
Données+ SSI |
5 |
|
Données- SSI |
6 |
|
Entrée de calibrage |
7 |
|
Sens de rotation |
8 |
Interface CAN
|
Signal |
PIN |
|
CAN_GND |
1 |
|
+UB |
2 |
|
GND |
3 |
|
CAN_H |
4 |
|
CAN_L |
5 |
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Interface
CAN
nombre de rotations
1

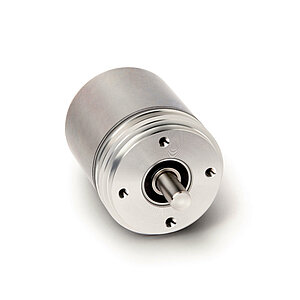

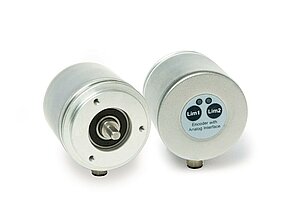

Produits comparables
Étendue de la livraison
- WV42HD
