Capteur d'inclinaison IK360

Capteur d'inclinaison absollu avec technologie MEMS, précision ±0.1°
SIKO Global, Capteur d'inclinaison IK360
SIKO Global, Capteur d'inclinaison IK360
Le capteur d'inclinaison IK360 est un capteur absolu destiné à la mesure précise d'angles et d'inclinaison se basant sur la technologie MEMS. Grâce à sa construction robuste jusqu'à IP6K9K et à sa compensation de température intégrée, ce capteur d'inclinaison peut aussi être utilisé dans des applications dans lesquelles les influences extérieures sont élevées. La programmation libre de paramètres de système ainsi que la fonction d'apprentissage pour la plage de mesure, le réglage du point zéro ou le changement de direction offrent de plus une grande flexibilité et une intégration simple dans le système complet. L'IK360 est disponible avec un ou deux axes et un grand nombre d'interfaces.
  • Modèle à un ou deux axes
  • Interface 0 à 10 V ou 4 à 20 mA
  • Interface CANopen
  • Indices de protection IP66 et IP67
  • Montage simple trois points
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation North America
+1 734 426-3476 konner.fierek(at)siko-global.com
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Plus d’informations
  • Commande
  • Téléchargements
  • Accessoires

Dessin industriel

SIKO Global, Capteur d'inclinaison IK360

Caractéristiques techniques

Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Boîtier
PBT renforcé à la fibre
Type de montage
montage en 3 points
Poids
~0.1 kg
Caractéristique
Caractéristiques techniques
Complément
Tension de service
10 … 30 V CC
protection contre l'inversion de polarité
Puissance absorbée
≤0.7 W
Dérive thermique
-0.004 °/K
Interface
… 10 V
charge ≥5 kΩ
4 … 20 mA
charge ≤270 Ω à 10 V DC
Type de branchement
1 connecteur M12 (codage A)
8 pôles, 1 broche, connexion E12E

Interface CANopen

Caractéristique
Caractéristiques techniques
Complément
Tension de service
-10 … -30 V CC
Puissance absorbée
≤0.7 W
Dérive thermique
0.004 °/K
Interface
selon ISO 11898-1/2, non séparé galvaniquement
CANopen
Adresse
1 … 127
Vitesse en bauds
20 kbit/s
50 kbit/s
100 kbit/s
40 kbit/s
50 kbit/s
500 kbit/s
800 kbit/s
1000 kbit/s
Paramètre
selon CiA 410
CANopen
Type de branchement
1 connecteur M12 (codage A)
5 pôles, 1 broche, connexion E12E
Caractéristique
Caractéristiques techniques
Complément
Détection
MEMS
Résolution
0.01 °
Précision du système
±0.1 °
pour la variante à 2 axes dans la plage de mesure ±60°
Plage de mesure
… 360 °
1 axe
±80 °
2 axes, sortie courant et tension
±90 °
2 axes, CANopen
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-40 … 85 °C
CEM
EN 61000-6-2
résistance aux interférences / nuisances
EN 61000-6-4
perturbation / émission
Type de protection
IP66
EN 60529 monté avec le connecteur adéquat
IP67
EN 60529 monté avec le connecteur adéquat
Résistance aux chocs
≤100g, 6 ms
EN 60068-2-27, demi-sinus
Résistance aux vibrations
1.5 mm, 10 Hz … 58 Hz
EN 60068-2-6
≤20g, 58 … 2000 Hz
EN 60068-2-6

Plus d’informations

affectation des broches

Interface analogique

Signal 1-axe
 Signal 2-axes
 Pin
+UB
 +UB
 1
nc
 nc
 2
nc
 nc
 3
GND
 GND
 4
Axe Z sortie U / I
 Axe X sortie U / I
 5
SET1
 SET1
 6
nc
 Axe Y sortie U / I
 7
nc
 nc
 8

CANopen

Signal
 PIN
CAN_GND
 1
+UB
 2
GND
 3
CAN_H
 4
CAN_L
 5

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

Nombre d'axes

1

1

1

0 … 360°

2

X -80 à +80°, Y -80 à +80°

Interface

0/10V

0/10V

0/10V

0 … 10 V sortie de tension

4/20mA

4 … 20 mA sortie courant

CAN

CANopen

Votre clé de commande

IK360 - 1 - 0/10V
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
ES
ZH
FR

Instructions abrégées

PDF

DE | EN

Manuel

RS232

PDF

EN

Modèle 3D-CAO

Lien/URL

CAD-Modell

Certificate de conformité UKCA

PDF

EN

Instructions de montage

PDF

DE | EN

Package d'installation

ZIP

Téléchargement

Certificate de conformité EU

PDF

DE | EN

Accessoires

SIKO Global, Rallonge de câble KV05S0
Rallonge de câble KV05S0

  • Branchement de câble prémonté

  • Longueur de câble 3 m

  • Connectique M12 (codage A), 5 pôles

Vers le produit

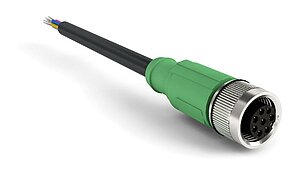

SIKO Global, Rallonge de câble KV08S3
Rallonge de câble KV08S3

  • Branchement de câble prémonté

  • Longueur de câble 3 m

  • Connectique M12 (codage A), 8 pôles

Vers le produit
SIKO Global, Aperçu Connecteur correspondant
Aperçu Connecteur correspondant

  • Connecteur correspondant, droit

  • Connecteur correspondant, coudé

  • Connecteur D-SUB

Vers le produit
Autres accessoires
Clé de commande
Connecteur correspondant,  5 pôles, douille angulaire
83006
Connecteur correspondant, 8 pôles, douille
83525
Connecteur correspondant, 5 pôles, douille
84109

Étendue de la livraison

  • IK360
  • Kit de fixation
