Entraînement de positionnement AG24
Ethernet industriel
- Arbre creux en acier inoxydable jusqu'à ø20 mm max., rainure de clavette pour ø14 mm
- Procédé « manuel » sans touches de commande
- Moteur CC sans balais 160 W, 24 V CC, longue durée de vie
- Transmetteur absolu de position intégré sur l‘arbre de sortie
- Régulateur de positionnement intégré
- Frein à ressort intégré (en option)
- LCD à deux lignes d‘affichage valeur de consigne et valeur effective et touches de commande
- Bus de terrain Ethernet industriel intégré
- Connectique M12
- Commande manuelle d'urgence pour moteur sans frein
- Industrie 4.0 ready
Dessin industriel
Caractéristiques techniques
Plus d’informations
affectation des broches
EtherCAT, EtherNet/IP, POWERLINK, PROFINET
|
Signal |
PIN |
|
Tx+ |
1 |
|
Rx+ |
2 |
|
Tx- |
3 |
|
Rx- |
4 |
Tension de service (étage final / commande)
|
Signal |
PIN |
|
+UB (étage final) |
1 |
|
+UB (commande) |
2 |
|
GND (étage final)* |
3 |
|
GND (commande)* |
4 |
Entrées / sorties numériques
|
Signal |
PIN |
|
Entrée 1 |
1 |
|
Entrée 2 |
2 |
|
Entrée 3 |
3 |
|
Entrée 4 |
4 |
|
Sortie 1 |
5 |
|
RXD |
6 |
|
TXD |
7 |
|
SGND* |
8 |
Courbe de puissance
Industrie 4.0
|
Données de processus |
Smart Value |
Smart Function |
|
Position réelle |
Temperatur |
Surcharge, température ambiante |
|
"Position cible " |
courant |
Couple de rotation, surcharge |
|
Vitesse |
Tension charge Tension commande |
Chute de tension, rupture de fil |
|
On/-Off Time |
Durée de fonctionnement |
|
|
Serveur web (EPN, EIP) |
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Rapport
70.8
moteur/
frein
160W/MB
Type de protection
IP54
modèle darbre/
diamètre
KR/20
Interface/
protocole
EIP

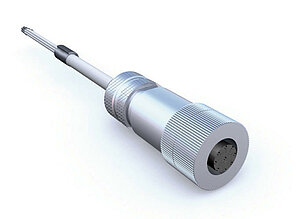

Accessoires
Produits comparables
Étendue de la livraison
- AG24
- Instructions abrégées
