Indicación digital de la posición DA09S
Aparato básico con 5 décadas
- Tamaño de construcción delgado empleado mayoritariamente
- Eje hueco máx. Ø 20 mm
- Mecanismo de conteo con 5 décadas y lectura de precisión
- Indicación para „mm“ o „pulgadas“
- Función de lupa para una buena legibilidad
- Opcionalmente con eje de accionamiento de acero fino
- Junta axial, protegida frente al polvo y chorros de agua

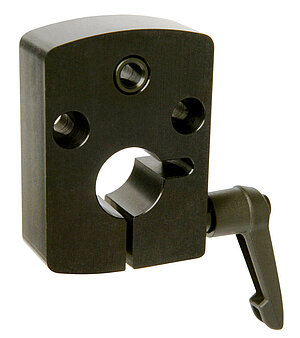

- Placa de sujeción (ver accesorios)
Dibujo técnico
Datos técnicos
Máx. revoluciones
|
Indicación (tras primer giro) |
máx. revoluciones [min-1] |
|
00010 |
500 (1500) |
|
00015 |
500 (1000) |
|
00020 |
500 (750) |
|
00025 |
500 (600) |
|
00030 |
500 |
|
00040 |
375 |
|
00050 |
300 |
|
00060 |
250 |
|
00080 |
180 |
|
00100 |
150 |
Observación
Revoluciones >500 min-1 sólo pueden funcionar durante corto tiempo.
Pedido
Observación de pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Posición de montaje
02
indicación tras 1ª revolución
10
posición de la coma
0
Sentido de conteo
i
eje hueco/
diámetro
20
Carcasa
O
junta
OAD
Placa intermedia
OZP
Accesorios
Volumen del suministro
- DA09S
