Digitale Positionsanzeige DA09S
Basisgerät mit 5 Dekaden
- meist eingesetzte Baugröße in schlanker Bauform
- Hohlwelle max. Ø 20 mm
- Zählwerk mit 5 Dekaden und Feinablesung
- Anzeige für „mm“ oder „inch“ auslegbar
- Lupenfunktion für gute Ablesbarkeit
- optional mit Edelstahl-Antriebswelle
- Axialdichtung, staub- und schwallwassergeschützt

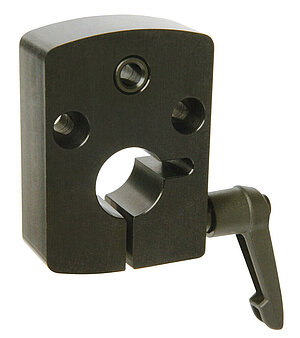

- Klemmplatte (siehe Zubehör)
Technische Zeichnung
Technische Daten
max. Drehzahl
|
Anzeige (nach 1. Umdrehung) |
max. Drehzahl [min-1] |
|
00010 |
500 (1500) |
|
00015 |
500 (1000) |
|
00020 |
500 (750) |
|
00025 |
500 (600) |
|
00030 |
500 |
|
00040 |
375 |
|
00050 |
300 |
|
00060 |
250 |
|
00080 |
180 |
|
00100 |
150 |
Hinweis
Drehzahlen >500 min-1 dürfen nur kurzzeitig betrieben werden.
Bestellung
Bestellhinweis
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Einbaulage
02
Anzeige nach 1. Umdrehung
10
Kommastelle
0
Zählrichtung
i
Hohlwelle/
Durchmesser
20
Gehäuse
O
Abdichtung
OAD
Zwischenplatte
OZP
Zubehör
Lieferumfang
- DA09S
