Codificador rotatorio absoluto AV3650M

Codificador rotatorio compacto con eje macizo e interfaz analógico
SIKO Global, Codificador rotatorio absoluto AV3650M
SIKO Global, Codificador rotatorio absoluto AV3650M
El codificador rotatorio AV3650M es un codificador rotatorio magnético absoluto Single y Multiturn, que impresiona por su diseño extremadamente compacto. Es especialmente robusto y resistente a las vibraciones. Gracias a su alto grado de protección, hasta IP67, y a un rango de temperatura de -40 °C ... +85 °C, también es adecuado para aplicaciones industriales exigentes. El diseño especialmente pequeño, con un diámetro de sólo 36 mm, predestina al codificador para su uso en aplicaciones con espacio de instalación limitado. Las salidas analógicas de corriente o tensión se pueden programar en cualquier rango de medición gracias al Teach-In.
  • Codificador rotatorio magnético absoluto libre de desgaste
  • Multiturn sin engranaje y sin batería
  • Interfaces salida de corriente o tensión
  • Tipo de construcción extremadamente compacto y muy robusto
  • Tipo de protección IP67
  • Gama de temperaturas más amplia -40 … 85 °C
  • Excelente relación precio-prestación
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation North America
+1 734 426-3476 konner.fierek(at)siko-global.com
Ver vídeo de expertos
Añadir a favoritos
  • Dibujo técnico
  • Datos técnicos
  • Más informaciones
  • Pedido
  • Descargas
  • Accesorios
  • Productos equiparables

Dibujo técnico

SIKO Global, Codificador rotatorio absoluto AV3650M

Datos técnicos

Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Datos técnicos
Complemento
Eje
acero fino inoxidable
Brida
aluminio
Carcasa
fundición inyectada de cinc
Revoluciones
6000 min-1
con tipo de protección IP65, con tipo de montaje M3, M4, brevemente para ≤10 min.
3000 min-1
con tipo de protección IP65, con tipo de montaje M3, M4, servicio permanente
4000 min-1
con tipo de protección IP67 o tipo de montaje M1, M2, brevemente para ≤10 min
2000 min-1
con tipo de protección IP67 o tipo de montaje M1, M2, servicio permanente
Momento de arranque
<0.007 Nm a 20 °C
con tipo de protección IP65, con tipo de montaje M3, M4
<0.01 Nm a 20 °C
con tipo de protección IP67 con tipo de montaje M3, M4
<0.01 Nm a 20 °C
con tipo de montaje M1, M2
Carga del eje
40 N
radial, tipo de montaje M3, M4
20 N
axial, tipo de montaje M3, M4
80 N
radial, tipo de montaje M1, M2
40 N
axial, tipo de montaje M1, M2
Cubierta del cable
PVC
ø6.2 ±0.2 mm
Radio de flexión cable
60 mm
estático
130 mm
dinámico
Tipo de montaje
brida de sujeción ø 58 mm
tipo de montaje M1
servobrida ø 58 mm
tipo de montaje M2
brida de sujeción ø36 mm
tipo de montaje M3
servobrida ø36 mm
tipo de montaje M4
Peso
~0.2 kg
Característica
Datos técnicos
Complemento
Tensión de servicio
10 … 30 V DC
con salida 0 … 5 V, protegido frente a un cambio de polaridad, el bloque de alimentación empleado corresponde a la clase 2 (UL 1310)
15 … 30 V DC
con salida 0 … 10 V, protegido frente a un cambio de polaridad, el bloque de alimentación empleado corresponde a la clase 2 (UL 1310)
10 … 30 V DC
con salida 4 … 20 mA, sin embargo UB > carga aparente U +2.0 V, protegido frente a un cambio de polaridad, el bloque de alimentación empleado corresponde a la clase 2 (UL 1310)
Absorción de corriente
≤30 mA
sin carga
Memoria de parámetros
104 ciclos
válido también para procesos de calibrado
Entradas
2
límite entradas, high activo
Nivel de señal de entrada alto
+UB
≥1 s
Indicación de estado
LED de dos colores (rojo/verde)
estado del aparato
Tensión de salida
… 5 V
carga aparente ≥500 Ω
… 10 V
carga aparente ≥1000 Ω
Corriente de salida
4 … 20 mA a 24 V DC
carga ≤900 Ω
Movilidad temperatura
<100 ppm/K
Tiempodeciclo
1 ms
Tiempo de arranque
<1 s
Tiempo de ataque
<1 ms
con salida 0 … 5 V y 0 … 10 V, carga aparente = 1000 Ω, 25 °C
<1 ms
con salida 4 … 20 mA, carga aparente = 900 Ω, 25 °C
Tipo de conexión
1 conector de enchufe M12 (codificado A)
5 polos, 1 clavija, tipo de conexión E12E
extremo de cable abierto
tipo de conexión E1
Característica
Datos técnicos
Complemento
Palpado
magnético
Resolución
11 bit
con 0 … 5 V, salida analógica FS
12 bit
con 0 … 10 V, 4 … 20 mA, salida analógica FS
Precisión del sistema
±1 °
Precisión de repetición
±0.2 °
Gama de medición
≥22.5 °
65536 rivoluzione
16 bit, ajuste en fábrica 16 giro(s)
Autorización
UL
UL 61010-1, File Nr. E503367
Característica
Datos técnicos
Complemento
Temperatura ambiente
-40 … 85 °C
Temperatura de almacenamiento
-40 … 85 °C
Humedad relativa del aire
93 %
formación de rocío no permitida
CEM
DIN EN 61326-1
exigencia de inmunidad industrial
DIN EN 61000-4-2, -3, -6, -8
resistencia a las inmisiones / inmisión
DIN EN 61000-4-4, -5
escobilla / surge
DIN EN 61000-6-4
emisión de interferencias / emisión
DIN EN 55011 clase B
emisión  de radiaciones / supresión de radiointerferencias
Norma de seguridad
UL 61010-1
aplicación en interiores, posibilidad de aplicación en exteriores, no está destinado a la radiación UV directa.
Tipo de protección
IP65
EN 60529 (tipo de protección no examinado por UL)
IP67
EN 60529 (tipo de protección no examinado por UL)
Resistencia a choques
2500 m/s2, 6 ms
EN 60068-2-27
Resistencia a vibraciones
300 m/s2, 10 … 2000 Hz
EN 60068-2-6

Más informaciones

asignación de pines

E12E

Señal
 PIN
IOUT/UOUT
 1
+UB
 2
GND
 3
"Limite 2 "
 4
Limite 1
 5

E1

Señal
 Color
IOUT/UOUT
 verde
+UB
 marrón
GND
 blanco
"Limite 2 "
 Rosa
Limite 1
 gris

Pedido

Configuración del producto

Característica

Seleccionar especificaciones

Complemento

Seleccione sus especificaciones:

Interfaz

0/5V

0/5V

0/5V

0 … 5 V tensión de salida

0/10V

0 … 10 V tensión de salida

4/20mA

4 … 20 mA salida de corriente

diámetro eje x longitud

6x12,5

6x12.5

6x12,5

ø6 mm x 12.5 mm

8x15

ø8 mm x 15 mm

10x20

ø10 mm x 20 mm

1/4x0,492

ø1/4 in x 0.492 pulgadas

Tipo de montaje

M1

M1

M1

brida de sujeción ø 58 mm

M2

servobrida ø 58 mm

M3

brida de sujeción ø36 mm

M4

servobrida ø36 mm

Tipo de protección

IP65

IP65

IP65

IP65

IP67

IP67

Posición conexión eléctrica

A

A

A

axial

R

radial

Tipo de conexión

E1

E1

E1

extremo de cable abierto

E12E

enchufe

Longitud cable

01,0

01.0

01.0
02.0
03.0
05.0
10.0
OK

sin cable

sólo con tipo de conexión E12E

Su clave de pedido

AV3650M - 0/5V - 65536 - 6x12.5 - M1 - IP65 - A - E1 - 01.0 - S
¿Desea solicitar un presupuesto sin compromiso?
Cantidad:

Descargas

Hoja de datos

PDF

DE
EN
IT
ES
ZH
FR

Instrucciones breves

PDF

DE | EN

Modelo 3D-CAD

Enlace/URL

CAD-Modell

Declaraciones de conformidad UE

PDF

DE | EN

Instrucciones de montaje

PDF

DE | EN

Certificado

UL

PDF

EN

Accesorios

SIKO Global, Prolongación de cable KV05S0
Prolongación de cable KV05S0

  • Conexión de cable preconfeccionada

  • Longitud de cable 3 m

  • Técnica de conexión M12 (codificada A), 5 polos

Ver producto
SIKO Global, Visión de conjunto Contraenchufe
Visión de conjunto Contraenchufe

  • Contraenchufe recto

  • Contraenchufe acodado

  • Enchufe D-SUB

Ver producto
Otro accesorio
Clave de pedido
Contraenchufe, 5 polos, caja de derivación en ángulo
83006
Contraenchufe, 5 polos, hembrilla
84109

Productos equiparables

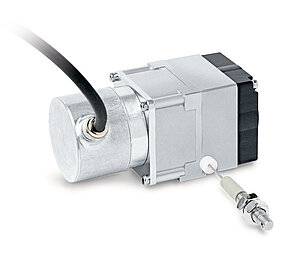

SIKO Global, Sensor de tracción por cable SG21
Sensor de tracción por cable SG21

  • Sensores de tracción por cable para codificadores rotatorios con brida máx. Ø36 mm

  • Longitud de medición hasta 2.000 mm

  • Sólida carcasa de fundición inyectada de cinc, modo de construcción robusto, sólido conductor de medición (Nirosta)

Ver producto

Volumen del suministro

  • AV3650M
  • Instrucciones breves

Industrias relevantes para el producto

Excavadora amarilla trabajando
Máquinas de construcción
Tablas de madera en una empresa de carpintería
Mecanizado de la madera
Vista trasera de tres grúas móviles amarillas
Técnica de grúas y de elevación
Sistemas de codificador SIKO para retroalimentación de motor lineal o rotativo
Feedback del motor
Sistemas de posicionamiento SIKO para la tecnología de envasado
Técnica de envasado
Fabricación electrónica altamente precisa gracias a las soluciones de codificadores de SIKO
Tecnología de montaje y manejo

Favoritos

Favoritos

Contacto

Contacto

SIKO Products Inc., Sede central/Distribución América del Norte

¿Tiene alguna pregunta sobre nuestra empresa o nuestros productos?

Le ayudamos gustosamente.

sales.us(at)siko-global.com

+1 734 426-3476

Sede central

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Alemania

Contacto
+49 7661 394-0
info(at)siko-global.com
Suscribirse a Newsletter
Síganos en

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Reajuste de formato
  • Automación móvil
  • Técnica de accionamiento y robótica
  • Índice de productos
  • Sistemas de posicionado
  • Sensores lineales
  • Sensores rotativos
  • Asesoramiento sobre productos
  • Servicio posventa
  • Reparación y Mantenimiento
  • Formación y talleres
  • Descargas
  • Descargas para productos que ya no se fabrican
  • Tutoriales y vídeos
  • Quiénes somos
  • Sala de prensa
  • Eventos
  • Contacto
  • Aviso legal
  • Proteccion de datos
  • CGC
  • Configuración de cookies
© Copyright 2025 SIKO GmbH
