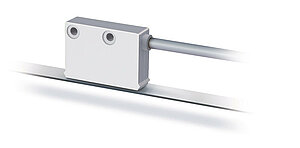

Magnetsensor MSK4000
Kompaktsensor, inkremental, digitale Schnittstelle, Leseabstand 20 mm
- max. Auflösung 0.25 mm
- Wiederholgenauigkeit ±2 Inkremente (max. ±0.5 mm)
- arbeitet mit Magnetband MB4000
- Leseabstand ≤20 mm
Technische Zeichnung
Technische Daten
Signalbilder
Hinweis
Der logische Zustand der Signale A und B ist in Bezug auf das Indexsignal I bzw. Referenzsignal R nicht definiert. Er kann vom Signalbild abweichen.
Mehr Informationen
Anschlussbelegung
nicht invertiert
|
Signal |
E1 |
E6X |
|
GND |
schwarz |
1 |
|
+UB |
braun |
2 |
|
A |
rot |
3 |
|
B |
orange |
4 |
|
nc |
5 |
|
|
nc |
6 |
|
|
nc |
7 |
invertiert
|
Signal |
E1 |
E6X |
|
A |
rot |
1 |
|
B |
orange |
2 |
|
nc |
3 |
|
|
+UB |
braun |
4 |
|
GND |
schwarz |
5 |
|
/A |
gelb |
6 |
|
/B |
grün |
7 |
invertiert mit Referenzsignal
|
Signal |
E1 |
E6X |
|
A |
rot |
1 |
|
B |
orange |
2 |
|
I |
blau |
3 |
|
+UB |
braun |
4 |
|
GND |
schwarz |
5 |
|
/A |
gelb |
6 |
|
/B |
grün |
7 |
|
/I |
violett |
8 |
Montagehinweis
|
A, Leseabstand Sensor/Band |
5 … 20 mm |
|
B, seitlicher Versatz |
±5 mm |
|
C, Fluchtungsfehler |
±10° |
|
D, Längsneigung |
±3° |
|
E, Seitenneigung |
±3° |
Systemkomponente
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Betriebsspannung
4
Anschlussart
E1
Kabellänge
01.0
Ausgangsschaltung
PP
Ausgangssignal
NI
Referenzsignal
O
Auflösung
0.25
Lieferumfang
- MSK4000
- Befestigungsset
- Montageanleitung
