Sollwertanzeige AP10T

Sollwertanzeige AP10T

mit Busschnittstelle, für Formatteil- oder Werkzeugwechsel
SIKO Global, Sollwertanzeige AP10T
SIKO Global, Sollwertanzeige AP10T
SIKO Global, Sollwertanzeige AP10T
SIKO Global, Sollwertanzeige AP10T
Sollwertanzeige mit Kommunikationsschnittstelle visualisiert Anweisungen für den Bediener bei Produktwechsel oder Formatänderungen. Die Ablesbarkeit ist optimiert für eine intuitive Benutzerführung: Die rot/grünen LEDs zeigen an, ob ein Formatteilwechsel erforderlich ist. Mithilfe des hinterleuchteten Displays können Bezeichnungen bzw. Soll- und Istwert deutlich angezeigt werden. über einen Quittier-Taster wird die Umrüstung vom Bediener bestätigt.Somit sind Maschinenfehleinstellungen mit der Sollwertanzeige AP10T zukünftig vermeidbar, wodurch flexible Produktionsmaschinen prozesssicherer werden.
  • Sollwertanzeige mit Busschnittstelle ohne Istwert-Messung
  • große Bedientaste zur Quittierung
  • optimal ablesbares hinterleuchtetes Display
  • zweizeiliges LCD-Display
  • integrierte RS485-Schnittstelle, optional CAN-Bus
  • Benutzerführung durch zweifarbige Status LEDs
  • Schutzart IP53, optional IP65
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Expertenvideo ansehen
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Sollwertanzeige AP10T

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
Kunststoff verstärkt
Steckergewinde Messing vernickelt / Erdungsanschluss Metall
Farbe
schwarz, RAL 9005
Gewicht
~0.09 kg
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
Stromaufnahme
~30 mA
bei Betrieb mit LEDs zuzüglich ~3 mA pro LED
Leistungsaufnahme
~0.72 VA
Max. Versorgungsleistung des eingesetzten Netzteils: 100 VA.Das eingesetzte Netzteil entspricht SELV/Limited Energy (IEC 61010-1) oder SELV/LPS (IEC 60950-1) oder Class 2 (UL 1310).
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Anzeige/Anzeigenbereich
6-stellig LCD 14-Segment, ~8 mm hoch
Dezimalpunkte, 2 Zeilen (LED hinterleuchtet rot/weiß)
Statusanzeige
2x zweifarbige LED (rot/grün)
Quittierstatus, parametrierbar
Tasten
Quittierung, Parametrierung
Busanschluss
RS485, CANopen
keine galvanische Trennung
Anschlussart
2x M8-Steckverbinder (A-kodiert)
4-polig, 1x Buchse, 1x Stift
Erdung über Flachstecker 6.3 mm oder Kabelschuh
Merkmal
Technische Daten
Ergänzung
Zulassung
UL
UL 61010-1, File Nr. E503367
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
… 60 °C
Lagertemperatur
-20 … 80 °C
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
EN 61326-1
Immunitätsanforderung Industrie, Emissionsgrenzwert Klasse B, geschirmte Leitung erforderlich
Sicherheitsbestimmung
DIN EN 61010-1 (VDE 0411-1), UL 61010-1
Versorgung mit begrenzter Leistung nach DIN EN 61010-1 Abschnitt 9.4.
Schutzart
IP53
EN 60529, nur mit Gegenstecker (Schutzart nicht untersucht durch UL)
IP65
EN 60529, nur mit Gegenstecker (Schutzart nicht untersucht durch UL)
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
<100 m/s2, 5 … 150 Hz
EN 60068-2-6

Mehr Informationen

Anschlussbelegung

Schnittstellen

RS485
 CAN-Bus
 PIN
TxRx-/DÜB
 CANL
 1
TxRx+/DÜA
 CANH
 2
+24 V DC
 +24 V DC
 3
GND
 GND
 4

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Schnittstelle/
Protokoll

S3/09

S3/09

S3/09

RS485/SIKONETZ5

CAN

CANopen

Schutzart

IP53

IP53

IP53

IP53

IP65

IP65

Sichtfenster

SF

SF

SF

Frontfolie

K

Kunststoff

Schlagschutz

Ihr Bestellschlüssel

AP10T - S3/09 - IP53 - EX - SF - S
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

Handbuch

CANopen

PDF

DE
EN

SIKONETZ5

PDF

DE
EN

3D-CAD Modell

Link/URL

CAD-Modell

EU-Konformitätserklärungen

PDF

DE | EN | FR

Sicherheitsdatenblatt

PDF

EN

Montageanleitung

PDF

DE | EN

Setup-Package

ZIP

Download

Zertifikat

UL

PDF

EN

UKCA-Konformitätserklärungen

PDF

EN

Zubehör

SIKO Global, Kabelverlängerung KV04S1
Kabelverlängerung KV04S1

  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 10 m

  • Anschlusstechnik M8, 4-polig

Zum Produkt
SIKO Global, Übersicht Gegenstecker
Übersicht Gegenstecker

  • Gegenstecker, gerade

  • Gegenstecker, abgewinkelt

  • D-SUB Stecker

Zum Produkt
Weiteres Zubehör
Bestellschlüssel
Gegenstecker, 4-polig, Buchse
84209
Gegenstecker, 4-polig, Stift
84210
Busabschlussstecker, 4-polig, Stift
BAS-0005

Vergleichbare Produkte

SIKO Global, Elektronische Positionsanzeige AP05
Elektronische Positionsanzeige AP05

  • elektronische Positionsanzeige mit Bus-/Datenschnittstelle

  • zweizeiliges LCD mit Hinterleuchtung

  • Soll- und Istwertanzeige mit integriertem Abgleich

Zum Produkt
SIKO Global, Elektronische Positionsanzeige AP10S
Elektronische Positionsanzeige AP10S

  • elektronische Positionsanzeige mit Steckanschluss für Magnetsensor

  • optimal ablesbares hinterleuchtetes Display

  • zweizeiliges LCD für Soll- und Istwert

Zum Produkt
SIKO Global, Elektronische Positionsanzeige AP20
Elektronische Positionsanzeige AP20

  • Industrial-Ethernet-Feldbus integriert

  • zweizeiliges LCD mit Hinterleuchtung

  • Soll- und Istwertanzeige mit integriertem Abgleich

Zum Produkt

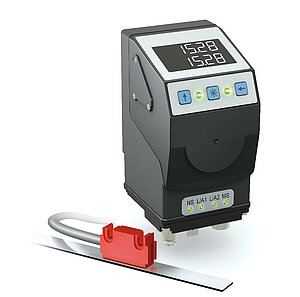

SIKO Global, Elektronische Positionsanzeige AP20S
Elektronische Positionsanzeige AP20S

  • elektronische Positionsanzeige mit Steckanschluss für Magnetsensor

  • Industrial-Ethernet-Feldbus integriert

  • zweizeiliges LCD mit Hinterleuchtung

Zum Produkt

Lieferumfang

  • AP10T
  • Dokumentation auf CD
  • Montageanleitung
