Elektronische Positionsanzeige AP10S

Elektronische Positionsanzeige AP10S

mit Busschnittstelle, für direkte lineare Längenmessung
SIKO Global, Elektronische Positionsanzeige AP10S
SIKO Global, Elektronische Positionsanzeige AP10S
SIKO Global, Elektronische Positionsanzeige AP10S
SIKO Global, Elektronische Positionsanzeige AP10S
Absolute Positionsanzeige mit Kommunikationsschnittstelle für Linear- bzw. Schieberverstellung führt den Bediener intuitiv zur korrekten Maschineneinstellung bei Produktwechsel oder Formatänderungen. Die Ablesbarkeit ist optimiert für eine intuitive Benutzerführung: Das hinterleuchtete Display zeigt Soll- und Istwert deutlich an und die zwei LEDs weisen eindeutig die Richtung, in die verstellt werden muss. Die IO-Link Schnittstelle ermöglicht eine einfache und betriebssichere Integration in modular aufgebaute Maschinen.
  • elektronische Positionsanzeige mit Steckanschluss für Magnetsensor
  • optimal ablesbares hinterleuchtetes Display
  • zweizeiliges LCD für Soll- und Istwert
  • Reset, Kettenmaß, Offset über Tastaturbedienung
  • integrierte RS485-Schnittstelle, optional CAN-Bus oder IO-Link
  • Anzeigengenauigkeit bis 0.01 mm
  • Absolutfunktion durch internes Backup
  • Benutzerführung durch zweifarbige Status LEDs
  • Schutzart IP53, optional IP65
  • Industrie 4.0 ready
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Expertenvideo ansehen
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Systemkomponente
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Elektronische Positionsanzeige AP10S

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
Kunststoff verstärkt
Steckergewinde Messing vernickelt / Erdungsanschluss Metall
Farbe
schwarz, RAL 9005
Gewicht
~0.11 kg
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
Stromaufnahme
~30 mA
bei Betrieb mit LEDs zuzüglich ~3 mA pro LED
Leistungsaufnahme
~0.72 VA
Max. Versorgungsleistung des eingesetzten Netzteils: 100 VA.Das eingesetzte Netzteil entspricht SELV/Limited Energy (IEC 61010-1) oder SELV/LPS (IEC 60950-1) oder Class 2 (UL 1310).
Lebensdauer Batterie
~8 Jahr(e)
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Anzeige/Anzeigenbereich
6-stellig LCD 14-Segment, ~8 mm hoch
Dezimalpunkte, 2 Zeilen, Sonderzeichen (LED hinterleuchtet rot/weiß)
Sonderzeichen
Pfeil Uhrzeigersinn, Pfeil Gegenuhrzeigersinn, Kettenmaß, Batterie
Statusanzeige
2x zweifarbige LED (rot/grün)
Positionsstatus, parametrierbar
Tasten
Kettenmaßfunktion, Parametrieren, Rücksetzen
Schnittstelle
RS485, CANopen, IO-Link
keine galvanische Trennung
Anschlussart
2x M8-Steckverbinder (A-kodiert)
4-polig, 1x Buchse, 1x Stift (RS485, CANopen)
1x M8-Steckverbinder (A-kodiert)
4-polig, 1x Stift (IO-Link)
1x M8-Steckverbinder (A-kodiert)
6-polig, 1x Buchse (Sensor)
Erdung über Flachstecker 6.3 mm oder Kabelschuh
Merkmal
Technische Daten
Ergänzung
Abtastung
externer Sensor
Auflösung
720 Inkremente/Umdrehung
Anzeigewert/Umdrehung frei parametrierbar (Verwendung mit GS04)
0.01 mm
Verwendung mit MS500H
Systemgenauigkeit
±35 µm
Verwendung mit MS500H
Messbereich
±20971 m
Verwendung mit MS500H
≤233016 Umdrehung(en)
Verwendung mit GS04
Zulassung
UL
UL 61010-1, File Nr. E503367
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
… 60 °C
Lagertemperatur
-20 … 80 °C
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
EN 61326-1
Immunitätsanforderung Industrie, Emissionsgrenzwert Klasse B, geschirmte Leitung erforderlich
Sicherheitsbestimmung
DIN EN 61010-1 (VDE 0411-1), UL 61010-1
Versorgung mit begrenzter Leistung nach DIN EN 61010-1 Abschnitt 9.4.
Schutzart
IP53
EN 60529, nur mit Gegenstecker (Schutzart nicht untersucht durch UL)
IP65
EN 60529, nur mit Gegenstecker (Schutzart nicht untersucht durch UL)
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
<100 m/s2, 5 … 150 Hz
EN 60068-2-6

Mehr Informationen

Anschlussbelegung

Schnittstellen

RS485
 CAN-Bus
 IO-Link
 PIN
TxRx-/DÜB
 CANL
 L+ (+UB)
 1
TxRx+/DÜA
 CANH
 nc
 2
+UB
 +UB
 L- (GND)
 3
GND
 GND
 C/Q
 4

Industrie 4.0

Der Datenaustausch mit den Positionsanzeigen beschränkt sich in den meisten Fällen auf den Austausch der Prozessdaten. Neben den Prozessdaten bieten intelligente Anzeigen Zusatzinformationen, die für die Zustandsüberwachung „Condition Monitoring“ bis hin zur vorausschauenden Wartung „Predictive Maintenance“ ausgewertet werden können:
Prozessdaten
 Smart Value
 Smart Function
Istposition
 Batteriespannung
 Planung Batteriewechsel
Zielposition
 Anwesenheit, Abstand, Ausrichtung Sensor
 Zählfehler

Systemkomponente

SIKO Global, Elektronische Positionsanzeige AP10S
Elektronische Positionsanzeige AP10S
SIKO Global, Magnetsensor MS500H
Magnetsensor MS500H
SIKO Global, Magnetband MB500/1
Magnetband MB500/1
SIKO Global, Magnetring MR500
Magnetring MR500
SIKO Global, Magnetbandring MBR500
Magnetbandring MBR500
SIKO Global, Hohlwellensensor GS04
Hohlwellensensor GS04

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Schnittstelle/
Protokoll

CAN

CAN

CAN

CANopen

S3/09

RS485/SIKONETZ5

IOL

IO-Link

Schutzart

IP53

IP53

IP53

IP53

IP65

IP65

Sichtfenster

SF

SF

SF

Frontfolie

K

Kunststoff

Schlagschutz

Ihr Bestellschlüssel

AP10S - CAN - IP53 - EX - SF - S
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

Handbuch

CANopen

PDF

DE
EN

IO-Link

PDF

DE
EN

SIKONETZ5

PDF

DE
EN

3D-CAD Modell

Link/URL

CAD-Modell

EU-Konformitätserklärungen

PDF

DE | EN | FR

Sicherheitsdatenblatt

PDF

EN

Montageanleitung

PDF

DE | EN

Setup-Package

ZIP

Download

Zertifikat

UL

PDF

EN

UKCA-Konformitätserklärungen

PDF

EN

Zubehör

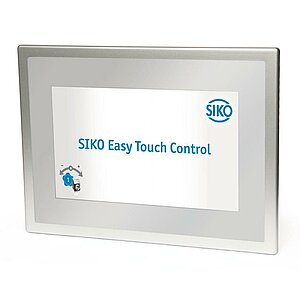

SIKO Global, Easy Touch Control ETC5000
Easy Touch Control ETC5000

  • Steuerungssystem für Positionsanzeigen und Stellantriebe

  • intuitives Touchscreen Bedienkonzept für die Formatverstellung

  • bis zu 31 Geräte ansteuerbar

Zum Produkt
SIKO Global, Kabelverlängerung KV04S1
Kabelverlängerung KV04S1

  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 10 m

  • Anschlusstechnik M8, 4-polig

Zum Produkt

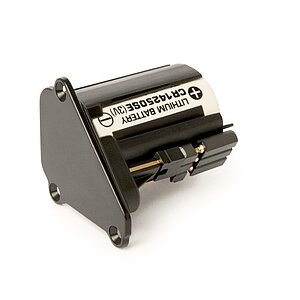

SIKO Global, Batterieeinheit ZB1027
Batterieeinheit ZB1027

  • Einheit aus Batterie und Halterung mit Kontakten

  • zum einfachen und zuverlässigen Tausch der Backup-Batterie

Zum Produkt
SIKO Global, Übersicht Gegenstecker
Übersicht Gegenstecker

  • Gegenstecker, gerade

  • Gegenstecker, abgewinkelt

  • D-SUB Stecker

Zum Produkt
Weiteres Zubehör
Bestellschlüssel
Gegenstecker, 4-polig, Buchse
84209
Gegenstecker, 4-polig, Stift
84210
Busabschlussstecker, 4-polig, Stift
BAS-0005

Vergleichbare Produkte

SIKO Global, Elektronische Positionsanzeige AP05
Elektronische Positionsanzeige AP05

  • elektronische Positionsanzeige mit Bus-/Datenschnittstelle

  • zweizeiliges LCD mit Hinterleuchtung

  • Soll- und Istwertanzeige mit integriertem Abgleich

Zum Produkt

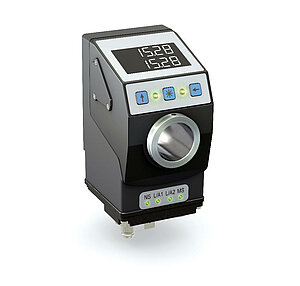

SIKO Global, Elektronische Positionsanzeige AP20
Elektronische Positionsanzeige AP20

  • Industrial-Ethernet-Feldbus integriert

  • zweizeiliges LCD mit Hinterleuchtung

  • Soll- und Istwertanzeige mit integriertem Abgleich

Zum Produkt

Lieferumfang

  • AP10S
  • Dokumentation auf CD
  • Montageanleitung

SIKO Applikationsberichte

Etikettiermaschine mit SIKO Positionsanzeigen und Positionierantrieben

Pharma 4.0 mit intelligenter Formatverstellung

„Formatverstellung“ ist nicht unbedingt ein Begriff, der in der Pharma-Branche sofort aufhorchen lässt. Wenn man jedoch die Herausforderungen in der pharmazeutischen Produktion betrachtet, die von Kosten- und Wettbewerbsdruck sowie strengen Regularien geprägt sind, bedeutet eine intelligente…

Mehr erfahren
Verpackungsmaschine der Firma Zahoransky

Verpackungsmaschine von ZAHORANSKY profitiert von busfähiger SIKO-Positionsanzeige zur Formatverstellung

„Anlagenverfügbarkeit erhöhen. Umrüstzeiten reduzieren. Ausschuss minimieren. Prozesssicherheit gewährleisten.“ So lauten die Anforderungen, wenn es um die Optimierung der sogenannten Formatverstellung bei Produktionsanlagen geht. Intelligente Systeme, die den Produktwechsel schneller und…

Mehr erfahren
Packsys Global FlexSeamer Maschine für die Tubenproduktion

Prozesssicherheit in der Tubenproduktion: Wie PackSys Global mit SIKO-Technologie die Produktion optimiert

Große Tuben, kleine Tuben, längliche Tuben, dicke Tuben, flache Tuben, Miniaturtuben – bei Mundpflege, Kosmetik und im Pharmabereich werden Tuben in unzähligen Größen und Formaten hergestellt. Maschinen, auf denen die Verpackungen für Zahnpasta oder Kosmetikprodukte gefertigt werden, kommen von der…

Mehr erfahren

Für das Produkt relevante Branchen

Holzbretter in einer Firma für Holzbearbeitung
Holzbearbeitung
SIKO Positioniersysteme für die Verpackungstechnik
Verpackungstechnik

Merkliste

Merkliste

Kontakt

Kontakt

SIKO Products Inc., Zentrale/Vertrieb Nordamerika

Haben Sie Fragen zu unserem Unternehmen oder unseren Produkten?

Gerne helfen wir Ihnen weiter.

sales.us(at)siko-global.com

+1 734 426-3476

Hauptsitz

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Deutschland

Kontakt
+49 7661 394-0
info(at)siko-global.com
Newsletter abonnieren
Besuchen Sie uns gerne auch auf

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Formatverstellung
  • Mobile Automation
  • Antriebstechnik und Robotik
  • Produktindex
  • Positioniersysteme
  • Lineare Sensoren
  • Rotative Sensoren
  • Produktberatung
  • After Sales Support
  • Reparatur und Wartung
  • Schulungen und Workshops
  • Downloads
  • Downloads zu nicht mehr hergestellten Produkten
  • Tutorials und Videos
  • Über uns
  • Newsroom
  • Events
  • Karriere
  • Kontakt
  • Impressum
  • Datenschutz
  • AGB
  • Cookie-Einstellungen
© Copyright 2025 SIKO GmbH
