Capteur de câble SG5

Capteur à câble miniature, mesure linéaire de 600 mm
SIKO Global, Capteur de câble SG5
SIKO Global, Capteur de câble SG5
SIKO Global, Capteur de câble SG5
SIKO Global, Capteur de câble SG5
CCapteur à câble miniature d'enregistrement des déplacements linéaires. La mesure linéaire de 600 mm est très importante pour cette petite taille. SG5 est d'utilisation universelle grâce à des interfaces standardisées.
  • Modèle très petit
  • Utilisation universelle par interfaces standardisées
  • Montage simple
  • Longueur de mesure jusqu'à 600 mm
  • Sortie potentiomètre, tension ou courant
  • Boîtier plastique renforcé
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation North America
+1 734 426-3476 konner.fierek(at)siko-global.com
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Plus d’informations
  • Commande
  • Téléchargements
  • Accessoires

Dessin industriel

SIKO Global, Capteur de câble SG5

Caractéristiques techniques

Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Boîtier
plastique renforcé
Type de câble
ø0.36 mm
acier spécial inoxydable, gainé de plastique
Force de traction
≥3 N
Précision absolue
±0.35 %
pour la mesure linéaire (mm)
Longueur de câble
≤15 m
type de codeur P10
≤30 m
type de codeur MWI
≤20 m
type de codeur MWU
Poids
~0.06 kg

Transmetteur potentiomètre

Caractéristique
Caractéristiques techniques
Complément
Capacité de charge
2 W à 70 °C
résistance
10 kΩ
Tolérance de résistance
±5 %
Tolérance de linéarité
±0.25 %

Transducteur de mesure, sortie de tension

Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 % pour charge ≤500 Ω
Voltage de sortie
4 … 20 mA

Transducteur de mesure, sortie de tension

Caractéristique
Caractéristiques techniques
Complément
Tension de service
15 … 28 V CC pour 3 mA sans charge
Tension de sortie
… 10 V CC
ICharge ≤10 mA
Charge
≤10 mA
* Les transformateurs de mesure permettent l’adaptation optimale du courant de sortie ou de la tension de sortie à la plage de mesure. Le transformateur de mesure est préréglé en usine de manière à ce qu'un signal de sortie de 4 à 20 mA (MWI) ou de 0 à 10 V DC (MWU) soit disponible entre le point de départ et celui de fin de la plage de mesure.
Caractéristique
Caractéristiques techniques
Complément
Reproductibilité
±0.15 mm
Vitesse de déplacement
≤800 mm/s
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-10 … 80 °C
Humidité relative
formation de rosée non admise
Type de protection
IP50 (partie codeur)
EN 600529, câble raccordé en usine

Plus d’informations

affectation des broches

Sorties potentiométriques P10

Signal
 E1 (borne)
Po
 marron
Pe
 blanc
S
 vert

Transducteur de mesure MWI

Signal
 Couleur du câble
I+
 marron
I-
 blanc

Transducteur de mesure MWU

Signal
 Couleur du câble
+24 V DC
 marron
GND
 blanc
Uout
 vert

Instruction de montage

Il doit être tenu compte lors de la fixation du câble de ce que la course du câble s'effectue en prolongement droit, donc vertical de sa sortie. Recommandation :ne choisir une position initiale qu'après avoir fait sortir env. 5 mm de câble. Cela évite que le câble retourne jusqu'en butée.
Représentation symbolique

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

Plage de mesure

300M

300M

300M

300 mm

réglage de transducteur de mesure, uniquement avec type de codeur MWI ou MWU
600

600 mm

type de codeur

P10

P10

P10

potentiomètre avec 10 kΩ

MWI

transducteur de mesure 4 … 20 mA

MWU

transducteur de mesure 0 … 10 V

0

autres sur demande

Longueur de câble

OK

OK

OK

sans câble

00,5

0.5 m

01.0 sans câble
01.0 15.0 m, par pas de 1 m

Votre clé de commande

SG5 - 300M - P10 - OK
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
ES
ZH
FR

Instructions de montage

PDF

DE | EN

Certificate de conformité EU

PDF

DE | EN

Modèle 3D-CAO

Lien/URL

CAD-Modell

Certificate de conformité UKCA

PDF

EN

Accessoires

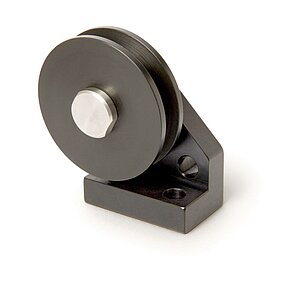

SIKO Global, Poulie de renvoi UR
Poulie de renvoi UR

  • Modifier le sens de mesure. Des poulies de renvoi pourront être montées quand le capteur de déplacement par câble n‘est pas au même niveau que la direction de déroulement du câble

  • Plusieurs poulies de renvoi peuvent être associées

Vers le produit

Étendue de la livraison

  • SG5
