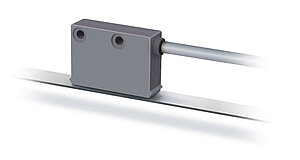

Capteur magnétique MSK2000
Capteur compact, incrémental, interface numérique, résolution 0,25 mm
- Résolution linéaire 0.25 mm
- Précision de reproductibilité ±1 incrément
- Tension de service 5 ou 24 V
- Fonctionne avec bande magnétique MB2000
- Distance de lecture ≤10 mm
Dessin industriel
Caractéristiques techniques
Images de signal
Remarque
L‘état logique des signaux A et B n‘est pas défini en rapport au signal index 1 ou signal de réference R. Il peut être différent de la représentation du signal.
Plus d’informations
affectation des broches
non inversé
|
Signal |
E1 |
E6X |
|
GND |
noir |
1 |
|
+UB |
marron |
2 |
|
A |
rouge |
3 |
|
B |
orange |
4 |
|
nc |
5 |
|
|
nc |
6 |
|
|
nc |
7 |
inversé
|
Signal |
E1 |
E6X |
|
A |
rouge |
1 |
|
B |
orange |
2 |
|
nc |
3 |
|
|
+UB |
marron |
4 |
|
GND |
noir |
5 |
|
/A |
jaune |
6 |
|
/B |
vert |
7 |
Inversé avec signal de référence
|
Signal |
E1 |
E6X |
|
A |
rouge |
1 |
|
B |
orange |
2 |
|
I |
bleu |
3 |
|
+UB |
marron |
4 |
|
GND |
noir |
5 |
|
/A |
jaune |
6 |
|
/B |
vert |
7 |
|
/I |
violet |
8 |
Instruction de montage
|
A, distance de lecture capteur / bande |
≤10 mm |
|
B, décalage latéral |
±2 mm (bande de 10 mm) ±5 mm (bande de 20 mm) |
|
C, défaut d'alignement |
±3° |
|
D, inclinaison longitudinale |
±3° |
|
E, inclinaison latérale |
±3° |
Composant du système
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Tension de service
4
Type de branchement
E1
Longueur de câble
01.0
Circuit de sortie
PP
signal de sortie
NI
signal de référence
O
Résolution
0.25
Étendue de la livraison
- MSK2000
- Kit de fixation
- Instructions de montage
