Seilzuggeber SG62

robuste Bauweise und redundante Sensorik mit 6000 mm Messlänge

Sehr robuster Seilzuggeber in kompakter Bauweise, für vielfältige Anwendungsbereiche, wie Kran-Bau, Bühnenbau, Lagertechnik usw., bis zu einer Messlänge von 6000 mm mit Signalausgang in redundanter Ausführung.
  • robuste Bauweise
  • Messlänge bis 6000 mm
  • analoger Signalausgang in redundanter Ausführung (2x 4…20 mA oder Potentiometer)
  • sehr stabiles Messseil (rostfrei)
  • Schutzart IP65
  • M12 Steckeranschluss
Lukas Dickele
Product Manager Business Unit Mobile Automation
+49 7661 394-303 lukas.dickele(at)siko-global.com
Termin vereinbaren
SIKO GmbH, Zentrale/Vertrieb Weltweit
+49 7661 394-320 export.de(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
Aluminium/Kunststoff
Gewicht
~0.8 kg
Seiltyp
ø0.54 mm
Edelstahl rostfrei
Auszugskraft
≥8 N
Messweg/ Seiltrommelumdrehung
200 mm

Geber Potentiometer

Merkmal
Technische Daten
Ergänzung
Anschlussart
M12-Steckverbinder (A-kodiert)
8-polig, 1x Stift
Betriebsspannung
≤30 V DC
Verlustleistung am Potentiometer <1 W
Widerstandstoleranz
±5 %
Widerstand
10 kΩ
Linearitätstoleranz
±0.25 %
Belastbarkeit
2 W bei 70 °C
Standard-Endwiderstand
0.5 % oder 1 Ω
es gilt jeweils der größere Wert

Messwandler, Stromausgang

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
10 … 30 V DC
zwischen I+ und I-, bei Bürde ≤500 Ω
Anschlussart
M12-Steckverbinder (A-kodiert)
8-polig, 1x Stift
Ausgangsstrom
4   … 20 mA (2x)
4/20mA 4/20mA
* Messwandler erlauben die optimale Anpassung von Ausgangsstrom oder Ausgangsspannung auf den Messbereich. Der Messwandler ist werksseitig so voreingestellt, dass zwischen Anfangs- und Endpunkt des Messbereichs ein Ausgangssignal von 4 … 20 mA bzw. 20 … 4mA zur Verfügung steht.
Merkmal
Technische Daten
Ergänzung
Verfahrgeschwindigkeit
≤800 mm/s
Wiederholgenauigkeit
±0.25 mm
je Anfahrtsrichtung
Ausfallrate
166.7 Jahr(e)
bei 60 °C (MTBF)
Messbereich
5000, 6000 mm
Merkmal
Technische Daten
Ergänzung
Schutzart
IP65 (für Elektronik)
EN 60529, Elektronik certonal beschichtet
Umgebungstemperatur
-40 … 80 °C
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission

Mehr Informationen

Anschlussbelegung

Anschlussbelegung Potentiometer

Signal
PIN
Ergänzung
Po
1
Potentiometer 1
Po
2
Potentiometer 2
S
3
Potentiometer 2
Pe
4
Potentiometer 2
nc
5
Pe
6
Potentiometer 1
S
7
Potentiometer 1
nc
8

Anschlussbelegung Messwandler

Signal
Ergänzung
I+
1
Messwandler 1
I+
2
Messwandler 2
nc
3
I-
4
Messwandler 2
nc
5
I-
6
Messwandler 1
nc
7
nc
8

Montagehinweis

Bei der Befestigung des Seils ist zu berücksichtigen, dass der Seilauszug in gerader, d.h. lotrechter Verlängerung zum Seil­austritt erfolgt. Empfehlung: Eine Anfangsstellung erst nach einem Auszug von ca. 5 mm wählen. Hierdurch wird verhindert, dass der Seilzug beim Rücklauf auf Anschlag fährt.
Darstellung symbolisch

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Messbereich

5000

5000

5000
in mm
6000

Seilbefestigung

GW

GW

GW

Seilaufnahme mit Gewinde

HK

Seilaufnahme mit Haken

Gebertyp

P10_P10

P10_P10

P10_P10

2x Potentiometer 10 kΩ

4/20mA_4/20mA

2x Messwandler 4 … 20 mA

Serienimpedanz

1k2

1k2

1k2

1.2 kΩ

0

0 Ω

Ihr Bestellschlüssel

SG62 - 5000 - GW - S/FLEX - P10_P10 - 0 - 1k2
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

3D-CAD Modell

Link/URL

CAD-Modell

UKCA-Konformitätserklärungen

PDF

EN

Montageanleitung

PDF

DE | EN

EU-Konformitätserklärungen

PDF

DE | EN

Zubehör


Umlenkrolle UR
  • zur Änderung der Messrichtung. Umlenkrollen werden eingesetzt, wenn der Seilzuggeber nicht in lotrechter Verlängerung zur Auszugrichtung des Seils montiert werden kann

  • mehrere Umlenkrollen sind kombinierbar

Zum Produkt

Seilverlängerung SV
  • zur Verlängerung des Messseils bzw. des Abstands zum Messobjekt, allerdings verlängert sich hiermit nicht der Messbereich des Gebers selbst

  • einfache Montage

Zum Produkt

Vergleichbare Produkte

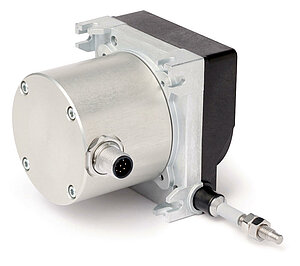

Seilzuggeber SG32
  • robuste Bauweise

  • Messlänge bis 3000 mm

  • analoger Signalausgang in redundanter Ausführung (2x 4…20 mA oder Potentiometer)

Zum Produkt

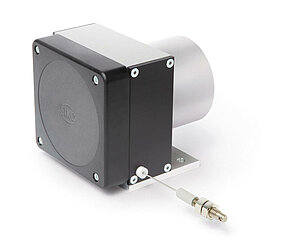

Seilzuggeber SG42
  • robuste Bauweise

  • Messlänge bis 4000 mm

  • analoger Signalausgang in redundanter Ausführung (2x 4…20 mA oder Potentiometer)

Zum Produkt

Lieferumfang

  • SG62
  • Montageanleitung
