Handrad KHB15
aus glasfaserverstärktem Kunststoff
- robustes und preisgünstiges Kunststoffhandrad
- Nabe aus verzinktem Stahl für hohe Stabilität und einfache Wellenmontage
- verschiedene Nabenbearbeitungen
- mit Gewinde für Montage eines Drehgriffs (siehe Zubehör)
Technische Zeichnung
Technische Daten
Maßtabelle
|
øD |
ødv |
ødx |
ød1 |
ød2 |
a |
b |
c |
e |
GfG |
passend für |
|
150 |
6.8 |
26 |
42 |
101 |
70 |
27 |
30.5 |
28 |
M10 |
S80/1; SZ80/1 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
Sonderbearbeitung
|
Handradtyp |
KHB15 |
||||||
|
Bohrung dH7 |
7, 8 |
9, 10 |
11, 12 |
13 … 17 |
18 … 20 |
21 … 24 |
25, 26 |
|
Nutbreite bei Passfedernut JS9 |
3 |
4 |
5 |
6 |
|||
|
Stiftloch |
3.8/8 |
3.8/8 |
3.8/8 |
4.8/8 |
4.8/8 |
4.8/8 |
|
|
Nabengewinde ohne Passfedernut JS9 |
M4/12 |
M4/12 |
M4/12 |
M6/12 |
M6/12 |
M6/12 |
|
|
Nabengewinde mit Passfedernut JS9 |
M3/12 |
M3/12 |
M4/12 |
M5/12 |
|||
|
4 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Bohrungsdurchmesser
6.8
Passfedernut
OP
Stiftloch
OS
Nabengewinde
ONG
Positionsanzeige
PM

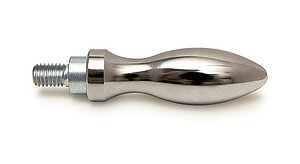

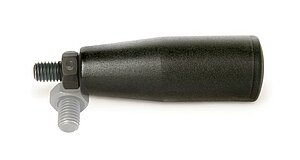

Zubehör
Lieferumfang
- KHB15
