Entraînement de positionnement AG02 Feldbus
bus de terrain
- Montage simple
- Arbre creux traversant, diamètres jusqu‘à 14 mm
- Transmetteur absolu de position intégré sur l‘arbre de sortie
- Régulateur de positionnement intégré
- Interface bus de terrain intégrée (en option)
Dessin industriel
Caractéristiques techniques
Moteur
Plus d’informations
affectation des broches
Alimentation en tension
|
Signal |
PIN |
|
+UB |
1 |
|
nc |
2 |
|
-UB |
3 |
bus de terrain
|
Profibus-DP |
CANopen |
PIN |
|
+5 V DC |
nc |
1 |
|
BUS A |
nc |
2 |
|
GND |
CAN_GND |
3 |
|
BUS B |
CAN_H |
4 |
|
nc |
CAN_L |
5 |
Interface/fin de course
|
Signal |
PIN |
|
ES1 |
A |
|
ES2 |
B |
|
Validation (24 V DC) |
C |
|
nc |
D |
|
+24 V DC |
E |
|
nc |
F |
|
RXD/DÜA |
G |
|
TXD/DÜB |
H |
|
GND/interface sérielle |
J |
|
GND (ES1, ES2, arrêt d'urgence, CAL) |
K |
|
CAL |
L |
|
GND |
M |
Courbe de puissance
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Rapport
55.3
modèle darbre
KR/14
Pointeau anti-couple
B
Interface
S1/00
bus de terrain
OFB

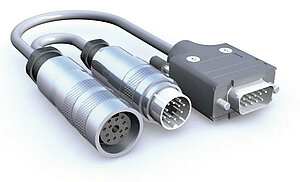

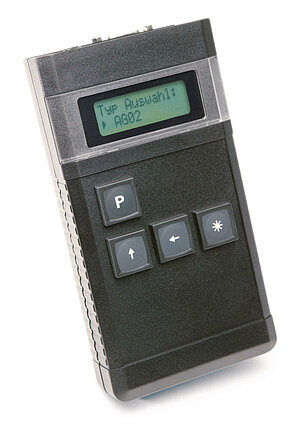

Accessoires
Produits comparables
Étendue de la livraison
- AG02 Feldbus
- Instructions abrégées
