Positionierantrieb AG02 Feldbus

Positionierantrieb AG02 Feldbus

Feldbus
SIKO Global, Positionierantrieb AG02 Feldbus
SIKO Global, Positionierantrieb AG02 Feldbus
Der Stellantrieb AG02 ist durch seine hohe Leistungsdichte und den robusten Aufbau praktisch für alle Positionieraufgaben geeignet. Die Hohlwelle ermöglicht eine schnelle und einfache Montage an die vorhandene Verstelleinheit, standardisierte Schnittstellen sorgen für eine reibungslose Integration in Ihre Steuerung.
  • einfache Montage
  • durchgehende Hohlwelle bis max. ø14 mm
  • integrierter Absolut-Positionsgeber auf Abtriebswelle
  • integrierter Positionierregler
  • integriertes Feldbus-Interface (optional)
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Positionierantrieb AG02 Feldbus

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Welle
Stahl brüniert
Gehäuse
Aluminium
Nenndrehmoment/-drehzahl
5 Nm bei 80 min-1
i = 55.3 (70 W-M Motor)
6 Nm bei 70 min-1
i = 62.2 (70 W-M Motor)
9 Nm bei 35 min-1
i = 135.8 (70 W-M Motor)
Betriebsart
Aussetzbetrieb S3: 25 % ED, 10 min.
EN 60034-1
Gewicht
~1.2 kg
(Feldbus)

Motor

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±10 %
verpolsicher, Feldbus
Leistungsaufnahme
70 W
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge (nur ABM)
Nennstrom
2.9 A
max. Belastungsstrom i = 55.3 / i = 62.2
2.1 A ±4 % (70 W-M Motor)
max. Belastungsstrom i = 135.8
Anschlussart
2x M16-Steckerverbinder
3-polig, 1x Stift| 12-polig, 1x Stift
2x M12-Steckverbinder (A-kodiert)
5-polig, 1x Stift| 5-polig, 1x Buchse (CAN)
2x M12-Steckverbinder (B-kodiert)
5-polig, 1x Stift| 5-polig, 1x Buchse (PB)
Merkmal
Technische Daten
Ergänzung
Auflösung
1600 Schritte/Umdrehung
Positionsgeber ABM
Verfahrbereich
±6250 Umdrehung(en)
Positionsgeber ABM
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
… 50 °C
Lagertemperatur
-20 … 60 °C
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
EN 61800-3, zweite Umgebung
Störfestigkeit / Immission
EN 61800-3, C3
Störaussendung / Emission
Schutzart
IP50 (IP65 optional) bei montierten Gegensteckern
EN 60529
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6

Mehr Informationen

Anschlussbelegung

Spannungsversorgung

Signal
 PIN
+UB
 1
nc
 2
-UB
 3

Feldbus

Profibus-DP
 CANopen
 PIN
+5 V DC
 nc
 1
BUS A
 nc
 2
GND
 CAN_GND
 3
BUS B
 CAN_H
 4
nc
 CAN_L
 5

Schnittstelle/Endschalter

Signal
 PIN
ES1
 A
ES2
 B
Freigabe (24 V DC)
 C
nc
 D
+24 V DC
 E
nc
 F
RXD/DÜA
 G
TXD/DÜB
 H
GND/serielle Schnittstelle
 J
GND (ES1, ES2, Not-Aus, CAL)
 K
CAL
 L
GND
 M

Leistungskurve

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Übersetzung

55,3

55.3

55,3

i = 55.3

62,2

i = 62.2

135,8

i = 135.8

Wellenausführung

KR/14

KR/14

KR/14

Klemmring, ø14 mm

N/10

Passfedernut, ø10 mm

bei i=55.3, andere Übersetzungen auf Anfrage

Drehmomentstütze

B

B

B

Lasche

inkl. Elastomerbuchse
OD

ohne

Schnittstelle

S1/00

S1/00

S1/00

RS232, Standard, Regelelektronik

S3/00

RS485, Standard, Regelelektronik

Feldbus

OFB

OFB

OFB

ohne Feldbus

PB

Profibus-DP

CAN

CANopen

Ihr Bestellschlüssel

AG02 Feldbus - 55.3 - 70W-M - KR/14 - D - B - LA - ABM - OMS - S1/00 - OFB - SW
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Setup-Package

ZIP

Download

3D-CAD Modell

ZIP

CAD-Modell

Zubehör

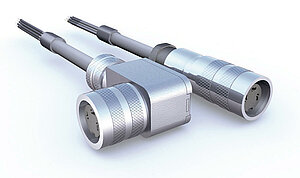

SIKO Global, Kabelverlängerung KV02S0
Kabelverlängerung KV02S0

  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 20 m

  • Anschlusstechnik M16, 3-polig

Zum Produkt
SIKO Global, Kabelverlängerung KV12S0
Kabelverlängerung KV12S0

  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 20 m

  • Anschlusstechnik M16, 12-polig

Zum Produkt

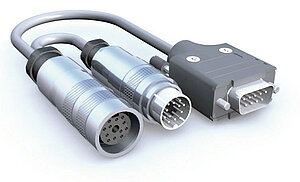

SIKO Global, Kabeladapter KA232
Kabeladapter KA232

  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 5 m

Zum Produkt
SIKO Global, Kabeladapter KA485
Kabeladapter KA485

  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 5 m

Zum Produkt
SIKO Global, Programmiersoftware ProTool DL
Programmiersoftware ProTool DL

  • Software ist ohne Installation auf Systemen ab WinXP ausführbar

  • intuitive und übersichtliche Bedienung

  • grafische Bedieneroberfläche

Zum Produkt

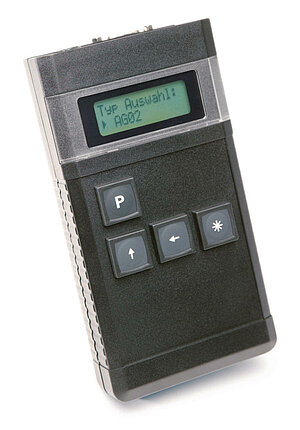

SIKO Global, Programmiertool PT232
Programmiertool PT232

  • 2-zeiliges beleuchtetes LCD-Display mit Klartextanzeige

  • einfache Handhabung durch klare Menüstruktur

  • eindeutiges Programmieren und Auslesen der Parameter

Zum Produkt
SIKO Global, Übersicht Gegenstecker
Übersicht Gegenstecker

  • Gegenstecker, gerade

  • Gegenstecker, abgewinkelt

  • D-SUB Stecker

Zum Produkt
Weiteres Zubehör
Bestellschlüssel
Gegenstecker, 12-polig, Buchse
76572
Gegenstecker, 12-polig, Winkelbuchse
79666
Gegenstecker, 3-polig, Winkelbuchse
81363
Gegenstecker, 3-polig, Buchse
82182
Gegenstecker, 5-polig, Winkelbuchse
82804
Gegenstecker, 5-polig, Winkelstift
82805
Gegenstecker, 5-polig, Winkelbuchse
83006
Gegenstecker, 5-polig, Winkelstift
83007
Gegenstecker, 5-polig, Buchse
83991
Gegenstecker, 5-polig, Stift
83992
Gegenstecker, 5-polig, Buchse
84109
Gegenstecker, 5-polig, Stift
84732
Busabschlussstecker, 5-polig, Stift
82815
Busabschlussstecker, 5-polig, Stift
82816

Vergleichbare Produkte

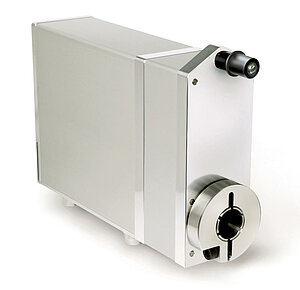

SIKO Global, Positionierantrieb AG04B
Positionierantrieb AG04B

  • einfache Montage

  • Edelstahlhohlwelle bis max. ø20 mm

  • „manuelles“ Verfahren ohne Steuerung mit Bedientasten

Zum Produkt
SIKO Global, Positionierantrieb AG06
Positionierantrieb AG06

  • einfache Montage, ohne zusätzliche Kupplung

  • Edelstahlhohlwelle, GFK-Gehäuse

  • bürstenloser 24V DC-Motor mit hoher Lebensdauer

Zum Produkt

Lieferumfang
